为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：
A．电流表G₁（2mA　100Ω）
B．电流表G₂（1mA　内阻未知）
C．电阻箱R₁（0～999.9Ω）
D．电阻箱R₂（0～9999Ω）
E．滑动变阻器R₃（0～10Ω　1A）
F．滑动变阻器R₄（0～1 000Ω　10mA）
G．定值电阻R₀（800Ω　0.1A）
H．待测电池
I．导线、电键若干

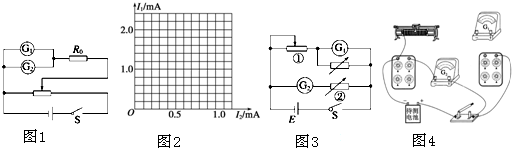

（1）采用如图1所示的电路，测定电流表G₂的内阻，得到电流表G₁的示数I₁、电流表G₂的示数I₂如下表所示：

I₁（mA）	0.40	0.81	1.20	1.59	2.00
I₂（mA）	0.20	0.40	0.60	0.80	1.00

根据测量数据，请在图2坐标中描点作出I₁-I₂图线．由图得到电流表G₂的内阻等于______Ω．
（2）在现有器材的条件下，测量该电池的电动势和内阻，采用如图3所示的电路，图中滑动变阻器①应该选用给定的器材中______，电阻箱②选______（均填写器材代号）．
（3）根据图3所示电路，请在图4中用笔画线代替导线，完成实物电路的连接．

360优课网

题型：填空题难度：中档来源：不详

答案

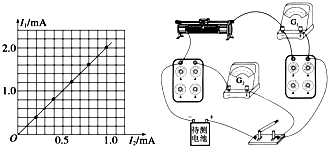

（1）从表格中的数据看，I1-I2成正比．图线为过原点的直线，电流表G2和电流表G1并联，电流之比就是内阻的反比．如图，

=2，电流表G1的内阻是100Ω，所以电流表G2的内阻等于200Ω．
（2）滑动变阻器①只有在阻值相对较小时，移动变阻器，电表的示数变化比较明显．所以滑动变阻器①选R3；电阻箱②和G2相当于构成一电压表，如果量程为3V，该电阻箱的阻值为2800Ω．所以电阻箱②选R2．
（3）实物图连线如图．

360优课网

故答案为：（1）如图，200
（2）R3　R2
（3）如图
