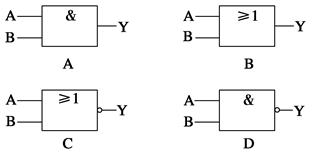

请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路()输入输出ABY001011101110-高二物理

更多内容推荐

• 在测干电池的电动势和内电阻的实验中，有图甲、图乙两个可供选择的电路，为了测量准确应该选用______电路进行实验，根据实验数据画出的U-I图线如图所示，则求得的电动势是__-物理
• （1）图中螺旋测微器的读数是mm．（2）某研究性学习小组利用图甲所示电路测量某电池的电动势E和内电阻r．由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0-物理
• 如下图所示为一个逻辑电平检测电路，A与被测点相接，则()A．A为低电平，LED发光B．A为高电平，LED发光C．A为低电平，LED不发光D．A为高电平，LED不发光-高二物理
• 某同学用电流表和电压表测定电池的电动势和内电阻，实验采用的电路如图1所示．（1）下列给出的器材中，应该选用______（填代号）A．待测干电池（2节串联，电动势约3V）；B．电流表（量-物理
• 某同学利用如图甲所示的电路测定电源的电动势和内电阻，实验中电表内阻对实验结果的影响很小，均可以忽略不计．闭合电键S后，变阻器的滑动触头P由变阻器的一端滑到另一端的过-物理
• 移动电话已成为现代人及时便捷进行沟通的工具。但有时人们在需要联系时却发现电池没电的情况，因此研究高性能、大容量的超长待机的锂离子电池，是摆在移动电话制造商面前的重-高二物理
• （1）为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：A．待测干电池一节B．直流电流表（量程0～0.6-3A，0.6A挡内阻为0.1Ω，3A挡内阻为0.02Ω）C．直流电压表（量-物理
• 在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路．（1）实验时，应先将电阻箱的电阻调到．（选填“最大值”、“最-物理
• 分别测量两个电源的电动势和内电阻，得到它们的U-I关系图线如右图中线1、2所示，再将这两个电源分别对不同外电路供电，若已知外电路没有发生断路或短路，则下列情况中可能发-物理
• 用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：A、电压表（量程3V）；B、定值电阻R0（阻-物理
• 以下属于“或”逻辑电路的是-高二物理
• 设逻辑电路的输入真值分别为A、B，输出真值为Y，真值间的逻辑关系可以分别表示为：①、②、③，计算出的真值非“0”即“1”，则这三式分别对应的逻辑关系是()A．“与”门、“或”门、“非”-高二物理
• 逻辑电路在电子线路中有着重要的应用．某同学利用“非”门电路设计了一个路灯自动控制门电路．天黑了，让路灯自动接通；天亮了，让路灯自动熄灭．右图中RG是一个光敏电阻，当有光-高二物理
• 图甲为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端．（1）为了探测黑箱，某同学进行了以下几步测量：①用多用电表的电阻档测量a、b间的电阻②用多用电表的电压档-物理
• 用DIS测量干电池的电动势和内电阻的实验电路如图甲所示，已知干电池允许的最大供电电流为0.5A。（1）实验时应选用下列哪种滑动变阻器________。A.1000Ω，0.1AB.50Ω，2.0A-高三
• 在“测量电源电动势和内电阻”的实验中，已知干电池的电动势约为1.5V，内阻约为1Ω；电压表（0～3V，内阻约3kΩ）、电流表（0～0.6A，内阻约1.0Ω）、滑动变阻器有R1（10Ω，2A）．（1）在
• 某组同学利用如下器材测定一种电池的电动势和内阻：①定值电阻R，标有“XΩ，1A”；②滑动变阻器Rx，变化范围0～54Ω，额定电流1A；③理想电流表；④理想电压表；⑤待测电池；⑥电键导线-物理
• 用图甲所示的电路，测定某电源的电动势和内阻，R为电阻箱，其阻值范围为0~9999，R0是保护电阻，电压表内阻对电路的影响可忽略不计，连接好电路后，闭合开关S，改变电阻箱接入-高三物理
• (6分)(1)图甲为斯密特触发器的符号，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候-高二物理
• 关于电动势，下列说法中错误的是（）A．电动势的单位是伏特B．电动势大小等于没有接入外电路时电源两端的电压C．电动势的单位是焦耳D．电动势大小由电源本身性质决定-物理
• 用电流表和电压表测量1节干电池的电动势和内电阻，要求选择能够减小误差的电路图进行实验：（1）提供的器材有：A．电压表（量程0～3V～15V）B．电流表（量程0～0.6A～3A）C．滑动变阻器（0～-物
• 用电压表和电流表测定两节完全相同的电池的电动势和内电阻．先用如图所示的电路测量一节电池的电动势和内阻，理想电压表和理想电流表的读数分别为U1和I1．将两节相同电池串联后-物理
• 两位同学在实验室利用如图甲所示的电路，测定电源电动势E的大小、内电阻r和定值电阻R0的阻值．调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1-物理
• 如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是（）A．-高三物理
• 下图为一逻辑电路，根据电路图完成它的真值表。其输出端从上到下排列的结果正确的是（）输入输出ABC00011011A．0010B．0011C．1010D．0001-高二物理
• 如图甲所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则在下图中能正确反映该门电路输出端电势随时间变化关系的图象是-高二物理
• 走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能-高二物理
• 北半球海洋某处，地磁场水平分量B1=0.8×10-4T，竖直分量B2=0.5×10-4T，海水向北流动．海洋工作者测量海水的流速时，将两极板竖直插入此处海水中，保持两极板正对且垂线沿东-物理
• 如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B端的输入分别可能是：A.0、0B.0、1C.1、0D.1、1-高二物理
• 逻辑电路的信号有两种状态：一是高电位状态,用“1”表示；一是低电位状态，用“0”表示,关于这里的“1”和“0”,下列说法中正确的是（）A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电-高
• 如图所示电路为A．“与”门电路B．“或”门电路C．“非”门电路D．无法判定-高二物理
• 电流表是有电阻（很小）的，称为电流表的内电阻．某同学在做“用电流表和电压表测电源电动势和内电阻”的实验时，设想用如左下图所示的电路判断电流表的不同连接方法对测量结果的-物理
• 图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6V)时，输出端Y会突然从高电平跳到低电平(0.25V)，而当输入端A的电压下降到另一个值的时候(0.8V)，Y会从-高二物理
• 在“测定一节干电池电动势和内阻”的实验中某一组同学利用如图（a）的实验装置测量，电压表应选择量程______（填“3V”或“15V”），实验后得到了如图（b）的U-I图象，则电池内阻为_____-物理
• 关于电动势，下列说法中正确的是（）A．在电源内部，由负极到正极的方向为电动势的方向B．在闭合电路中，电动势的方向与内电路中电流的方向相同C．电动势的方向是电源内部电势升高-物理
• 一种供仪器用的小型电池标称电压为9V，允许输出的最大电流为50mA，为了测定这个电池的电动势和内阻，实验室用如图（1）所示电路，图中电压表内阻很大，可不考虑其对电路的影响-物理
• 在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：A．电流表A1（0～0.6A）B．电流表A2（0～3A）C．电压表V1（0～3V）D．电压-物
• 为了测量图中果汁电池的电动势E和内阻r，并探究电极间距对E和r的影响（实验器材如图所示）．（1）将电压表、电流表均视为理想电表，请在图中用笔画线代替导线连接电路；（2）实验中-物理
• 用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：A．电压表V（量程3V）B．电流表A1（量程-高二物理
• （7分）、如图所示是蒋老师设计的防盗门报警器的简化电路示意图，（含逻辑电路图）门打开时，红外光敏电阻Rt受到红外线照射，电阻减小；门关闭时会遮蔽红外线光源（红外线光源没有-物理
• （1）用游标为20个小等分刻度的游标卡尺测量一工件的宽度，得到如图1所示中的游标卡尺的读数，图中游标卡尺的读数为______cm．（2）为测定一节干电池的电动势和内阻，用如图2所示-物理
• 在测定水果电池的电动势和内阻时，某实验小组选取相同的实验器材，分别用甲、乙两种电路进行实验．其中一种电路测得的实验数据作出的U-I图线，如图丙中图线1所示，另一电路测-物理
• 一种新型双门电冰箱安装了逻辑门控制装置：只要有一扇门没有关紧，报警器就鸣响．则能正确表示该控制装置工作原理的逻辑门是A．与门B．或门C．非门D．与非门-高三物理
• 下列给出多种用伏安法测电池的电动势和内电阻的数据，处理方法既能减小偶然误差，又直观、简便的是[]A．测出两组I、U的数据，代入方程组E=U1+I1r和E=U2+I2r求出E和rB．多测几组-高二物理
• 如图是一个复合门电路，由一个x门电路与一个“非”门组成,若整个电路的作用成为一个“与”门，则x电路应该为（）A．“与”门B．“与非”门C．“或”门D．“或非”门-高二物理
• （1）有一根横截面为正方形的薄壁管（如图1所示），用游标为20分度的游标卡尺测量其外部的边长l的情况如图2甲所示；用螺旋测微器测得其壁厚d的情况如图6乙所示．则此管外部边长的-物理
• 用伏安法测一节干电池的电动势E和内阻r，所给的器材有：A．电压表V：0～3VB．电流表A：0～0.6AC．滑动变阻器R1（总阻值15Ω）D．滑动变阻器R2（总阻值1000Ω）E．开关S和导线若干（1）
• 用图象法计算电动势和内电阻时，先要描点，就是在U-I坐标系中描出与每组I、U值对应的点，以下说法中不正确的是（）A．这些点应当基本上在一条直线上，由于偶然误差不能避免，所-物理
• （1）①写出钠核（2311Na）俘获一个a粒子后放出一个质子的核反应方程______②对下面用相同红光照射做出的两幅图说法正确的是______A．甲图是衍射图样，乙图是干涉图样B．甲图是干涉图-物理
• 如图为测量某电源电动势和内阻时得到的U-I图线可知，该电源的电动势E=______V，r=______Ω-物理
