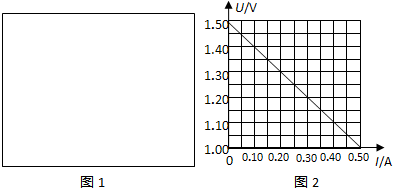

在“测量电源电动势和内电阻”的实验中，已知干电池的电动势约为1.5V，内阻约为1Ω；电压表（0～3V，内阻约3kΩ）、电流表（0～0.6A，内阻约1.0Ω）、滑动变阻器有R1（10Ω，2A）．（1）在

更多内容推荐

• 用图甲所示的电路，测定某电源的电动势和内阻，R为电阻箱，其阻值范围为0~9999，R0是保护电阻，电压表内阻对电路的影响可忽略不计，连接好电路后，闭合开关S，改变电阻箱接入-高三物理
• (6分)(1)图甲为斯密特触发器的符号，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候-高二物理
• 关于电动势，下列说法中错误的是（）A．电动势的单位是伏特B．电动势大小等于没有接入外电路时电源两端的电压C．电动势的单位是焦耳D．电动势大小由电源本身性质决定-物理
• 用电流表和电压表测量1节干电池的电动势和内电阻，要求选择能够减小误差的电路图进行实验：（1）提供的器材有：A．电压表（量程0～3V～15V）B．电流表（量程0～0.6A～3A）C．滑动变阻器（0～-物
• 用电压表和电流表测定两节完全相同的电池的电动势和内电阻．先用如图所示的电路测量一节电池的电动势和内阻，理想电压表和理想电流表的读数分别为U1和I1．将两节相同电池串联后-物理
• 两位同学在实验室利用如图甲所示的电路，测定电源电动势E的大小、内电阻r和定值电阻R0的阻值．调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1-物理
• 如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是（）A．-高三物理
• 下图为一逻辑电路，根据电路图完成它的真值表。其输出端从上到下排列的结果正确的是（）输入输出ABC00011011A．0010B．0011C．1010D．0001-高二物理
• 如图甲所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则在下图中能正确反映该门电路输出端电势随时间变化关系的图象是-高二物理
• 走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能-高二物理
• 北半球海洋某处，地磁场水平分量B1=0.8×10-4T，竖直分量B2=0.5×10-4T，海水向北流动．海洋工作者测量海水的流速时，将两极板竖直插入此处海水中，保持两极板正对且垂线沿东-物理
• 如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B端的输入分别可能是：A.0、0B.0、1C.1、0D.1、1-高二物理
• 逻辑电路的信号有两种状态：一是高电位状态,用“1”表示；一是低电位状态，用“0”表示,关于这里的“1”和“0”,下列说法中正确的是（）A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电-高
• 如图所示电路为A．“与”门电路B．“或”门电路C．“非”门电路D．无法判定-高二物理
• 电流表是有电阻（很小）的，称为电流表的内电阻．某同学在做“用电流表和电压表测电源电动势和内电阻”的实验时，设想用如左下图所示的电路判断电流表的不同连接方法对测量结果的-物理
• 图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6V)时，输出端Y会突然从高电平跳到低电平(0.25V)，而当输入端A的电压下降到另一个值的时候(0.8V)，Y会从-高二物理
• 在“测定一节干电池电动势和内阻”的实验中某一组同学利用如图（a）的实验装置测量，电压表应选择量程______（填“3V”或“15V”），实验后得到了如图（b）的U-I图象，则电池内阻为_____-物理
• 关于电动势，下列说法中正确的是（）A．在电源内部，由负极到正极的方向为电动势的方向B．在闭合电路中，电动势的方向与内电路中电流的方向相同C．电动势的方向是电源内部电势升高-物理
• 一种供仪器用的小型电池标称电压为9V，允许输出的最大电流为50mA，为了测定这个电池的电动势和内阻，实验室用如图（1）所示电路，图中电压表内阻很大，可不考虑其对电路的影响-物理
• 在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：A．电流表A1（0～0.6A）B．电流表A2（0～3A）C．电压表V1（0～3V）D．电压-物
• 为了测量图中果汁电池的电动势E和内阻r，并探究电极间距对E和r的影响（实验器材如图所示）．（1）将电压表、电流表均视为理想电表，请在图中用笔画线代替导线连接电路；（2）实验中-物理
• 用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：A．电压表V（量程3V）B．电流表A1（量程-高二物理
• （7分）、如图所示是蒋老师设计的防盗门报警器的简化电路示意图，（含逻辑电路图）门打开时，红外光敏电阻Rt受到红外线照射，电阻减小；门关闭时会遮蔽红外线光源（红外线光源没有-物理
• （1）用游标为20个小等分刻度的游标卡尺测量一工件的宽度，得到如图1所示中的游标卡尺的读数，图中游标卡尺的读数为______cm．（2）为测定一节干电池的电动势和内阻，用如图2所示-物理
• 在测定水果电池的电动势和内阻时，某实验小组选取相同的实验器材，分别用甲、乙两种电路进行实验．其中一种电路测得的实验数据作出的U-I图线，如图丙中图线1所示，另一电路测-物理
• 一种新型双门电冰箱安装了逻辑门控制装置：只要有一扇门没有关紧，报警器就鸣响．则能正确表示该控制装置工作原理的逻辑门是A．与门B．或门C．非门D．与非门-高三物理
• 下列给出多种用伏安法测电池的电动势和内电阻的数据，处理方法既能减小偶然误差，又直观、简便的是[]A．测出两组I、U的数据，代入方程组E=U1+I1r和E=U2+I2r求出E和rB．多测几组-高二物理
• 如图是一个复合门电路，由一个x门电路与一个“非”门组成,若整个电路的作用成为一个“与”门，则x电路应该为（）A．“与”门B．“与非”门C．“或”门D．“或非”门-高二物理
• （1）有一根横截面为正方形的薄壁管（如图1所示），用游标为20分度的游标卡尺测量其外部的边长l的情况如图2甲所示；用螺旋测微器测得其壁厚d的情况如图6乙所示．则此管外部边长的-物理
• 用伏安法测一节干电池的电动势E和内阻r，所给的器材有：A．电压表V：0～3VB．电流表A：0～0.6AC．滑动变阻器R1（总阻值15Ω）D．滑动变阻器R2（总阻值1000Ω）E．开关S和导线若干（1）
• 用图象法计算电动势和内电阻时，先要描点，就是在U-I坐标系中描出与每组I、U值对应的点，以下说法中不正确的是（）A．这些点应当基本上在一条直线上，由于偶然误差不能避免，所-物理
• （1）①写出钠核（2311Na）俘获一个a粒子后放出一个质子的核反应方程______②对下面用相同红光照射做出的两幅图说法正确的是______A．甲图是衍射图样，乙图是干涉图样B．甲图是干涉图-物理
• 如图为测量某电源电动势和内阻时得到的U-I图线可知，该电源的电动势E=______V，r=______Ω-物理
• 为了测量一电池组的电动势E和内阻r，实验步骤如下：①图a为连接好的实物图，将滑动变阻器滑片移到最右端，正确使用电阻箱并调节电阻箱旋钮至图c所示位置；②闭合电键，保持电阻-物理
• 如图所示为逻辑电路，根据电路图完成它的真值表．其输出端从上到下排列，结果正确的是()A．0，0，1，1B．0，0，1，0C．1，0，1，0D．0，0，0，1-高二物理
• 如图所示,下面是逻辑电路及其真值表，此逻辑电路为，在真值表中X除的逻辑值为。-高一物理
• 用电流表和电压表测定一节干电池的电动势和内阻（1）从以下器材中选择代号为______的器材完成测定工作，结果比较准确．A．单刀单掷开关B．量程0～0.3A、内阻约10Ω的电流表C．量程0-物理
• 关于电动势，下列说法错误的是（）A．电源电动势的数值等于内、外电压之和B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电源两极间的电压等于电源电动势D．电源电动-物理
• 有一电源，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间．实验时根据记录的多组电流表示数I、电压表示数U，画出了如图所示的U--物理
• 一节干电池的电动势为1.5V，有以下几种说法，正确的是（）①电源中每通过1C电量，电源把1.5J的化学能转变为电能②干电池能在1s内将1.5J的化学能转变成电能③不同型号的干电池电-物理
• 将三个不同的电源的路端电压U与电流的关系图线画在同一坐标中，如图所示，它们的电动势分别为E1、E2、E3，则它们之间的关系是（）A．E1=E2＞E3B．E1＞E2＞E3C．E1＞E2=E3D．E1=E
• 为了节约电能，需要使街道上的照明灯在清晨自动熄灭，而在黄昏时自动点亮，这可以用光传感器进行自动控制.如图所示，是一个模拟的实验电路，下列说法正确的是。A．黄昏时RG的-高二物理
• 如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图（b）中能正确反映该门电路输出端电势随时间变化关系的图像是（）-高三物理
• 在测量一节干电池的电动势和内电阻的实验中，备有如下器材：A．干电池E(电动势约为1.5V，内电阻约为1Ω)B．电流表A(量程为0.6A，内阻约为0.1Ω)C．电流表G(满偏电流为3mA，内阻-高三物理
• 某同学进行了“测定电源电动势和内电阻”的实验，将实验数据描绘得到如图（A）所示的图象．根据图象可得，该电源的电动势为______V，内电阻为______Ω；若该同学在实验时采用如图（-物理
• 如图所示，A、B分别表示某一个门电路两个输入端的信号，Z表示该门电路输出端的信号，则根据它们的波形可以判断该门电路是（）A.“与”门B.“或”门C.“非”门D.“与非”门-高三物理
• 在基本逻辑电路中，当所有输入均为“0”时，输出是“1”的是()A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能-高三物理
• 如图所示A.、B分别表示某一个门电路两个输入端的信号，Z表示该门电路输出端的信号，则根据波形可以判断该门电路是（）A.非门B.与非门C.与门D.或门-高三物理
• 如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是（）A.B.C.D.-高三物理
• 在用下图所示的电路测量电池电动势和内阻的实验中，若有两只电压表V1和V2量程相同，内阻RV1>RV2；两只电流表A1、A2量程相同，内阻RA1>RA2，在该实验中，为了使E、r的-高二物理
