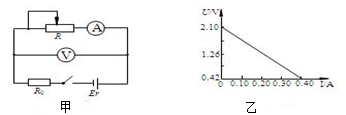

用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：
A、电压表（量程3V）；
B、定值电阻R0（阻值4Ω，额定功率4W）
C、电流表（量程3A）
D、电流表（量程0.6A）；
E、滑动变阻器R（阻值范围0-20Ω，额定电流1A）
（1）电压表应选______；电流表应选______．（填器材前的字母代号）．
（2）根据实验数据作出U-I图象（如图乙所示），则蓄电池的电动势E=______ V，内阻γ=______Ω；（均保留三位有效数字） 360优课网

题型：填空题难度：中档来源：不详

答案

（1）电动势为2V，因此电压表选择量程为3V的比较合适，故电压表选择A，电路中的电流Im=class="stub"E

R0+r

＜0.5A，因此电流表选择D．
故答案为A，D．
（2）根据闭合电路欧姆定律E=U+Ir，可得：U=E-Ir，由此可知当I=0时的纵轴截距大小等于电源的电动势大小，图象的斜率大小等于电源的内阻，由此可知，E=2.10V，r=class="stub"△U

△I

(2.10-0.42)V

0.40A

=4.20Ω．
故答案为：2.10，4.20．
