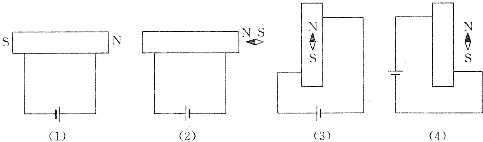

（1）由图可知，螺线管右侧为N极，左侧是S极．用右手握住螺线管，大拇指指向右侧，则可知线圈的绕向如图所示： （2）由图可知，小磁针静止时左端为N极，根据异名磁极相互吸引可知，螺线管的右端为S极，左端为N极，用右手握住螺线管，大拇指指向左侧，则可知线圈的绕向如下图所示：  （3）图中小磁针在螺线管内部，在磁体内部磁感线是从S极回到N极的，所以小磁针的N极指向上端，表明螺线管的上端为N极，下端为S极，用右手握住螺线管，大拇指指向上侧，则可知线圈的绕向如下图所示：  （4）由图可知，小磁针静止时上端为N极，根据异名磁极相互吸引可知，螺线管的上端为S极，下端为N极，用右手握住螺线管，大拇指指向下端，则可知线圈的绕向如下图所示：  |
题目简介
根据图中所标符号，画出螺线管的绕线方法．-物理
