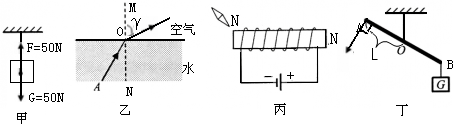

| （1）过物体中心作竖直向下的重力和沿绳子斜向上的拉力．如图所示： （2）过入射点O垂直界面作出法线，当光由水斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，用γ标出折射角，如图： （3）由右手螺旋定则可知螺线管右侧为N极，因同名磁极相互排斥，异名磁极相互吸引，则小磁针静止时下端应为N极． （4）使杠杆AB静止时所用最小力的作用点和方向如图所示．在A点用力，用力方向与0A垂直，这样动力臂最长（等于OA），最省力．  |
| （1）过物体中心作竖直向下的重力和沿绳子斜向上的拉力．如图所示： （2）过入射点O垂直界面作出法线，当光由水斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，用γ标出折射角，如图： （3）由右手螺旋定则可知螺线管右侧为N极，因同名磁极相互排斥，异名磁极相互吸引，则小磁针静止时下端应为N极． （4）使杠杆AB静止时所用最小力的作用点和方向如图所示．在A点用力，用力方向与0A垂直，这样动力臂最长（等于OA），最省力． |
题目简介
按照题过要求作图：（1）如图甲所示，用细绳悬挂的重50N的物体静止在空中，画出它所受重力G和拉力F的示意图．（2）如图乙所示，AO为入射光线，O为人射点，MN是法线，根据光的折射特-物理
题目详情

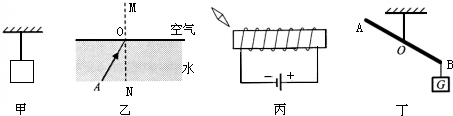

（1）如图甲所示，用细绳悬挂的重50N的物体静止在空中，画出它所受重力G和拉力F的示意图．
（2）如图乙所示，AO为入射光线，O为人射点，MN是法线，根据光的折射特点在图中画出折射光线，并用字母γ表示折射角．
（3）请标出图丙中通电螺线管的N极和它附近静止小磁针的N极．
（4）在图丁中，画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂l．
