| （1）由图可知，小磁针静止时N极指向右端，则说明A端为S极，另一端为N极． 用右手握住螺线管，让大拇指指向N极一端（螺线管的左端），则四指弯曲的方向就是电流方向，电流方向为“前上后下”，则可知电源的a端为负极； （2）过O点作垂直于界面的垂线即为法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角；  （3）过重心作竖直向下的重力．如图所示  故答案为：（1）S，负；（2）（3）如图所示． |
| （1）由图可知，小磁针静止时N极指向右端，则说明A端为S极，另一端为N极． 用右手握住螺线管，让大拇指指向N极一端（螺线管的左端），则四指弯曲的方向就是电流方向，电流方向为“前上后下”，则可知电源的a端为负极； （2）过O点作垂直于界面的垂线即为法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角； （3）过重心作竖直向下的重力．如图所示 故答案为：（1）S，负；（2）（3）如图所示． |
题目简介

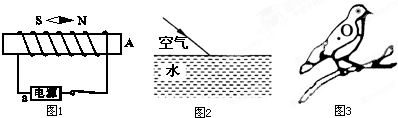

（1）如图1所示，根据小磁针静止时N，S极的指向，可判断出通电螺线管的A端为______极，电源的a端为______极．（2）请画出图2中与入射光线对应的折射光线的大概位置．（3）请画出图3中-物理
题目详情
（2）请画出图2中与入射光线对应的折射光线的大概位置．
（3）请画出图3中小鸟所受重力的示意图（O为重心）
