小王同学做“用电流表、电压表测电阻”实验，所有元件均完好。 ① 他将电源、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中。刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示。当他移动变阻器的滑片时，观察到电流表示数变大、电压表示数变小。他经过思考，发现在电路连接中存在问题，他的问题是________。 ② 他重新正确连接电路，闭合电键时，观察到电压表的示数如图（c）所示。当他移动变阻器滑片到某个位置时，记录电压表、电流表的示数在下表中。他继续移动滑片，发现电流表示数最大为0.26安。 请将下表填写完整。（计算电阻时，精确到0.1欧）________
题目简介
小王同学做“用电流表、电压表测电阻”实验，所有元件均完好。①他将电源、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中。刚闭合电键时，观察到电流表、-九年级物理
题目详情
① 他将电源、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中。刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示。当他移动变阻器的滑片时，观察到电流表示数变大、电压表示数变小。他经过思考，发现在电路连接中存在问题，他的问题是________。
② 他重新正确连接电路，闭合电键时，观察到电压表的示数如图（c）所示。当他移动变阻器滑片到某个位置时，记录电压表、电流表的示数在下表中。他继续移动滑片，发现电流表示数最大为0.26安。

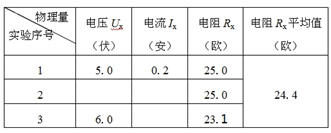

请将下表填写完整。（计算电阻时，精确到0.1欧）________
答案
试题分析：（1）伏安法测电阻的电路为串联电路，部分电路如下图所示：
开始滑片置于阻值最大位置，电路中电流最小，当滑片移动时，电流表示数增大，Rx两端电压
（2）由ab两图可知：滑动变阻器接入电路的阻值最大时，
当电路中电流最大时，滑动变阻器接入电路的阻值为0，此时，电路中只有Rx，
所以
电阻RX的平均值为
