以右边传感器为支点，木块保持静止，木块受到拉力F顺时针力矩、左边传感器支持力顺时针力矩，及重力逆时针力矩，根据力矩平衡条件得知，顺时针力矩之和等于逆时针力矩之和，拉力增大，拉力的力矩增大，而重力的力矩不变，则知左边传感器支持力力矩减小，其力臂不变，则左边传感器支持力，根据竖直方向的力平衡得知，右边传感器的支持力 增大，所以直线A反映的是右边传感器上的受力情况． 由图读出，0-5s内，两个传感器读数相等，则知木块的重力G=2×2.8N=5.6N t=15s，A传感器读数为5.6N．B传感器的读数为0，以右边传感器为支点，根据力矩平衡条件列式 F
题目简介

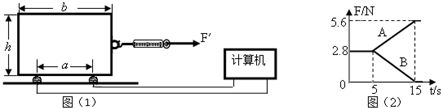

如图（1）所示，均匀长方体木块长b=18cm，高h=16cm，宽L=10cm，被两个力传感器支撑起来，两传感器间距为a=10cm且到木块两边的距离相等，传感器能够将支撑点的受力情况通过数据-物理
题目详情
图（2）上的直线A反映的是______传感器上的受力情况（“左边”或“右边”）
弹簧测力计的最大拉力是______N．
答案
增大，所以直线A反映的是右边传感器上的受力情况．
由图读出，0-5s内，两个传感器读数相等，则知木块的重力G=2×2.8N=5.6N
t=15s，A传感器读数为5.6N．B传感器的读数为0，以右边传感器为支点，根据力矩平衡条件列式
F
解得，F=3.5N
故答案为：右边，3.5
