（1）当使用多用电表测量物理量时，多用电表表盘示数如图1所示．若此时选择开关对准直流50V电压档，则被测电压为______V；若此时选择开关对准×l0档，则被测电阻的阻值为______Ω-物理

题目详情

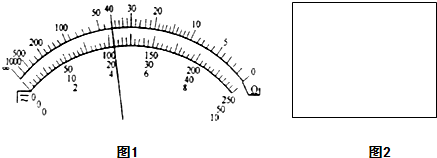

（1）当使用多用电表测量物理量时，多用电表表盘示数如图1所示．若此时选择开关对准直流50V电压档，则被测电压为______V；若此时选择开关对准×l0档，则被测电阻的阻值为______Ω．
（2）某电阻R_x约为25kΩ，要测量它的阻值．现有电动势为15V的直流电源，最大阻值为5Ω的滑动变阻器，另外可供选择的电表有：
A．电流表（量程100μA，内阻约2kΩ）
B．电流表（量程500μA，内阻约300Ω）
C．电压表（量程10V，内阻约l00kΩ）
D．电压表（量程50V，内阻约500kΩ）
①应选择的电表为（只需填电表前面的字母即可）：
电流表______；电压表______．
②在图2方框中画出最合适的测量电路图．
