测量一螺线管两接线柱之间金属丝的长度．给出器材如下：
A、待测螺线管L（符号
360优课网

360优课网

）：绕制螺线管金属丝的电阻率ρ=5.0×10^-7Ω•m，电阻R_L约为100Ω B、螺旋测微器 C、电流表G：量程100μA，内阻R_G=500Ω D、电压表V：量程6V，内阻R_V=4kΩ E、定值电阻R₀：R₀=50Ω F、滑动变阻器R^′：全电阻约1kΩ G、电源E：电动势9V，内阻忽略不计 H、电键S一个，导线若干．

360优课网

360优课网

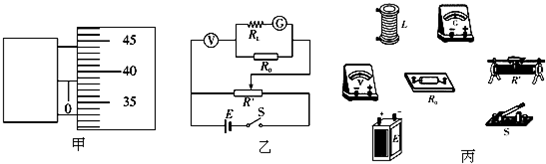

（1）实验中用螺旋测微器测得金属丝的直径如图甲所示，其示数为d=______．
（2）按图乙所示电路测量金属丝的电阻，请在图丙的实物图上连线．
（3）若测得的金属丝直径用d表示，电流表G的读数用I表示，电压表V的读数用U表示，则由已知量和测得量的符号表示金属丝的长度L=______．

题型：填空题难度：中档来源：不详

答案

（1）螺旋测微器的固定刻度读数为0，可动刻度读数为38.4.0×0.01=0.384mm，所以金属丝的直径为0.384mm，
（2）实物连接如右图所示．

360优课网

360优课网

（3）根据欧姆定律得：
I（RL+RG）=（class="stub"U

RV

-I）R0
根据电阻定律得：RL=ρclass="stub"L

π(class="stub"d

2

)2

解得：L=

πd2

4ρ

[

UR0

IRV

-（R0+RG）]
故答案为：（1）0.384mm
（2）如图所示
（3）

πd2

4ρ

[

UR0

IRV

-（R0+RG）]
