(12分)某同学要测量一个由均匀新材料制成的圆柱体的电阻率P。步骤如下：①游标卡尺测量其长度如图甲所示，可知其长度为mm；②用螺旋测微器测量其直径如图乙所示，可知其直径为m-高三物理

题目简介

(12分)某同学要测量一个由均匀新材料制成的圆柱体的电阻率P。步骤如下：

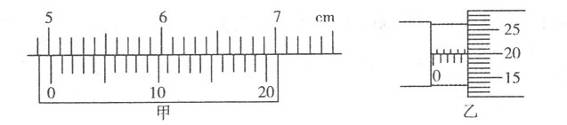

①游标卡尺测量其长度如图甲所示，可知其长度为mm；
②用螺旋测微器测量其直径如图乙所示，可知其直径为mm；

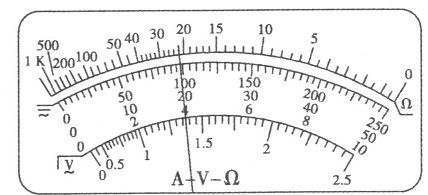

③选用多用电表的电阻“×1”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为

；

④为更精确地测量其电阻，可供选择的器材如下：
电流表A₁(量程300mA，内阻约为2

)；
电流表A₂(量程l50mA，内阻约为10

)；
电压表V₁(量程lV，内阻r=1000

)；
电压表V₂(量程l5V，内阻约为3000

)；
定值电阻R₀=1000

；
滑动变阻器R₁(最大阻值5

)；
滑动变阻器R₂(最大阻值l000

)；
电源E(电动势约为4V，内阻r约为1

)；
开关，导线若干。
为了使测量尽量准确，测量时电表读数不得小于其量程的

，电压表应选，电流表应选，滑动变阻器应选。(均填器材代号)
根据你选择的器材，请在线框内画出实验电路图。

题型：实验题难度：中档来源：不详

①50.15(1分) ②4.700(4.698

4.702)(1分) ③22（1分）
④

（每空2分）电路如图所示

试题分析：①50+3×0.05=50.15mm；②4.5+0.01×20.0=4.700mm；③多用电表读数22×1=22

；④由于电源电压为4V，显然电压表选15V时不满足读数不得小于其量程的

的要求，因此只能选

，而

读数又太小，而题目中给了一个定值电阻，将定值电阻与电压表串联，装成一个新的电压表，量程为2V，基本满足要求，这样由于电阻值约22

，因此回路电流最大约100mA左右，因此电流表选

，为了测量精确，滑动变阻器采分压式接法，为了便于调节，滑动变阻器选用

，电路图电流表采用外接法，如图答案所示
