影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小，PTC元件由于材料的原因有特殊的导电特性．

360优课网

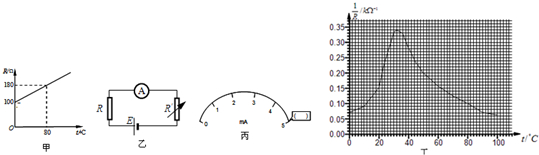

（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．
①电流刻度较大处对应的温度刻度______．（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，在丙图中标出空格处对应的温度数值为______℃．
（2）一由PTC元件做成的加热器，其

-t的关系如图（丁）所示．已知它向四周散热的功率为P_Q=0.1（t-t₀）瓦，其中t（单位为℃）为加热器的温度，t₀为室温（本题取20℃）．当加热器产生的热功率P_R和向四周散热的功率P_Q相等时加热器温度保持稳定．现将此加热器接到200V的电源上（内阻不计），则加热器工作的稳定温度为______℃．

题型：问答题难度：中档来源：不详

答案

（1）①由题意可知，金属材料的电阻率随温度的升高而增大，故导体阻值变大，由闭合电路欧姆定律可知，温度升高，电阻增大，则电流减小，故电流较大处对应的温度刻度较小；
②由图可知，最大处电流为5mA；则由闭合电路欧姆定律可知，此时电阻R=class="stub"U

-150Ω=class="stub"1.5V

5mA

-150=150Ω；由R-t图象，根据数学得到R=t+100（Ω），当R=150Ω，t=50°C．
（2）由题意得：PQ=0.1（t-t0）=

，可得出class="stub"1

与t的关系曲线如图所示，两图象的交点为平衡状态；由图可知，恒定温度应为70℃
360优课网

故答案为：（1）①较小；②50；（2）700C（680C～720C）
