(I)(1)如图甲所示,在“描绘小灯泡的伏安特性曲线”实验中,同组同学已经完成部分导线的连接,请你在实物接线图中完成余下导线的连接.(2)某同学从标称为“220V25W”“220V300W”“2-物理
题目简介
(I)(1)如图甲所示,在“描绘小灯泡的伏安特性曲线”实验中,同组同学已经完成部分导线的连接,请你在实物接线图中完成余下导线的连接.(2)某同学从标称为“220V25W”“220V300W”“2-物理
题目详情

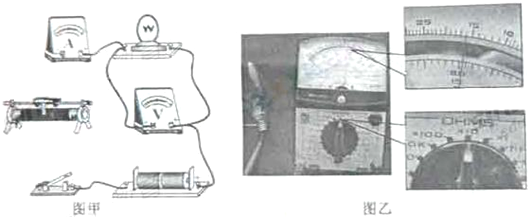

(I)(1)如图甲所示,在“描绘小灯泡的伏安特性曲线”实验中,同组同学已经完成部分导线的连接,请你在实物接线图中完成余下导线的连接.
(2)某同学从标称为“220V 25W”“220V 300W”“220V 500W”的3只灯泡中任选一只,正确使用多用电表测量灯泡阻值如图乙所示.该灯泡的阻值是______Ω,标称的额定功率为______W.

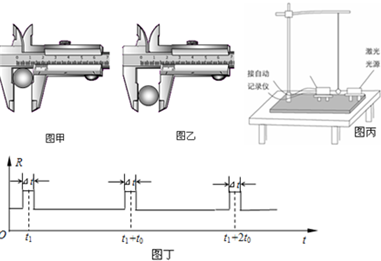

(II)(1)在“探究单摆周期与摆长的关系”实验中,两位同学用游标卡尺测量小球的直径如图甲、乙所示.测量方法正确的是______(选填“甲”或“乙”).
(2)实验时,若摆球在垂直纸面的平面内摆动,为了将人工记录振动次数改为自动记录振动次数,在摆球运动最低点的左、右两侧分别放置一激光光源与光敏电阻,如图甲所示.光敏电阻与某一自动记录相连,该仪器显示的光敏电阻阻值R随时间t变化图线如图乙所示,则该单摆的振动周期为______.若保持悬点到小球顶点的绳长不变,改用直径是原小球直径2倍的另一小球进行实验,则该单摆的周期将______(填“变大”、“不变”或“变小”),图乙中的△t将______(填“变大”、“不变”或“变小”).
题型:问答题
难度:中档
来源:浙江
答案
(I)(1)由题意可知,应采用分压接法,因灯泡内阻较小,故应采用电流表外接法; 故答案如下图所示:
(2)欧姆表的指示值为16,所选倍率为×10,因此读数为R=16×10=160Ω,由于灯泡正常工作时的电阻为:
R=
U
2
P
,比不工作时的电阻大的多,而“220 V 25 W”、“220 V 300 W”、“220V 500W”正常工作时的电阻分别为1936Ω、161Ω和98Ω.故为25W.
故答案为:160,25
(II)(1)用游标卡尺测量小球的直径,应将小球卡在外爪的刀口上.故乙正确.
故答案为:乙.
(2)单摆在一个周期内两次经过平衡位置,每次经过平衡位置,单摆会挡住细激光束,从R-t图线可知周期为2t0.摆长等于摆线的长度加上小球的半径,根据单摆的周期公式单摆公式
T=2π
class="stub"l
g
摆长变大,所以周期变大.
故答案为:2t0,变大,变大.
