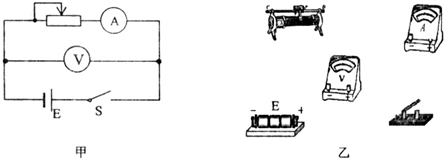

小王同学用伏安法测某电源的电动势和内电阻，实验原理图如图甲所示．请在图乙中用笔迹替代导线连接实验图．-物理

更多内容推荐

• 某同学为了测量某一节干电池的电动势和内阻，实验室准备了下列器材：A.待测干电池E(电动势约为1.5V，内阻约为1Ω)B.电流表G(满偏电流3.0mA，内阻为100Ω)C.电流表A(量程0～-高二物理
• 下列电路中属于“或”逻辑电路的是（）A．B．C．D．-物理
• 装有硫酸铜溶液的容器内有a、b两个极板，整个装置处于水平方向的匀强磁场中，如图所示，关于溶液中做定向移动的铜离子和硫酸根离子所受的洛仑兹力的方向，下列说法中正确的是-物理
• 如图5-1-18所示，有的计算机键盘的每一个键下面都连一小块金属片，与该金属片隔有一定空气隙的是另一块小的固定金属片，这两块金属片组成一个小电容器.该电容器的电容C可用-物理
• 如图所示是模拟路灯的光控电路，RG为光敏电阻，其电阻随光照增强而减小，LED为发光二极管，为实现LED天暗时发光、天亮时熄灭．则虚线框内应接入的元件是（）A．“非”门B．“或”门C．-物理
• 使用电池的时候，不允许用导线把电池两极连接起来，是因为（）A．这样连接电路不通B．这样连接在导线中产生很大电流，电池将被烧坏C．这样连接电路中电流太小，用电器无法工作D．这-物理
• 如图5-1-15所示，将万用表的选择开关置于“欧姆”挡，再将电表的两支表笔与热敏电阻的两端相连，这时表针恰好指在刻度盘的正中间.若往上擦一些酒精，表针将向_____________（填-物理
• 如图所示为一种测量电源电动势的电路原理图．E为供电电源，ES为标准电源，EX为待测电源，RP是限流电阻，R0是电流表的保护电阻，AB是均匀电阻丝，长度为L．闭合S1进行测量时，先-物理
• 如图5-1-12所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时（）图5-1-12A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱-物理
• 如图示是由“与”门、“或”门和“非”门三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从左到右填写都正确的是（）A0000111-物理
• 为了节约用电，一种新型双门电冰箱安装了如下控制装置：只要有一扇门没有关紧，报警器就鸣响．如果规定：门关紧时输入信号为“0”，未关紧时输入信号为“1”；当输出信号为“1”时，报-物理
• 为解决楼道的照明问题，在楼道内安装一个传感器与电灯控制电路的相接.当楼道内有走动而发出声响时，电灯即与电源接通而发光，这种传感器为声控传感器，它输入的是_________-物理
• 为了测量一个欧姆表内部电源的电动势，某同学仅利用提供给他的一个量程满足要求，内阻约2千欧的电压表完成了测量．已知欧姆表刻度盘上中央刻度值为“20”．①请在图中用实线把两表-物理
• 下表是测量某一水果电池时记录的数据．123456789电压U/V0.3200.3400.3960.4400.4600.5000.5200.5700.610电流I/mA0.4600.4000.3220.
• 为了研究电动势E、外电压U外、内电压U内三者之间的定量关系．实验装置如图所示，装有稀硫酸的两个烧杯内，插有作为电源正负极的铜片和锌片．利用倒插的U形玻璃管内粗棉线的毛细-物理
• 小萌同学家楼道灯的控制电路中接入了光传感器．在天黑时，灯就亮；在天亮时，灯就熄灭．这样天黑时，不管是否有人经过楼道，灯都是亮着的，白白浪费了宝贵的电能．学了门电路和-物理
• 如图所示为一由与门电路控制蜂鸣器发声的电路．请在左图中标出与门的符号，在图中画出与门的输出波形图．-物理
• 如图所示，是为汽车发动机的冷却风扇设计的一个控制电路，点火开关闭合时，输入端B为高电压；并且仅当温度过高时，热敏电阻的阻值就较小，输入端A也为高电压，那么继电器通电-物理
• 关于电动势下列说法中正确的是（）A．在电源内部把正电荷从负极移到正极，非静电力做功，电能增加B．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大C．电动势越大，说-物理
• 关于电源和电源电动势，下列说法中正确的是（）A．电源是将化学能转化为电能的装置B．在电源内部只有其他形式的能量转化为电能C．电源电动势等于电源正、负极之间的电势差D．电源电-物理
• 如表是某简单逻辑电路的真值表，根据这个真值表可以判断此逻辑电路使用的是______门电路（选填“与”、“或”、“非”），表中的“X”的取值为______．输入输出ABZ00001X101111-高三物
• 光敏电阻（硫化镉）的电阻率与所受光照的_____________有关，随光照的_____________增大，电阻率_____________，因而光敏电阻能把_____________这个光学量转换
• 下列叙述中正确的是（）A．电源的电动势反映了电源将其它形式的能转化为电能的本领B．电源提供的电能越多，电源的电动势越大C．电源电动势在数值上等于电路中通过1库仑的正电荷时-物理
• 如果闭合电路中电源的电动势为12V，外电压为10V，当有0.5C电量通过电路时，下列结论正确的是（）A．在电源内部，非静电力将5J的其它形式的能转化为电能B．在电源内部，静电力将-物理
• （1）光传感器是将______信号转化为______信号的装置．（2）如图所示是一个热水供应系统示意图．左边是一个对水加热的容器，内有密封绝缘的电热器和接触器，当水浸没接触器时，它就-物理
• 如图所示输入端C输入值为1，则或门的输入端输入信号为何值时，Y输出端输出“0”（）A．00B．01C．10D．11-物理
• 某同学利用电压表和电阻箱测定一种特殊电池的电动势（电动势E大约在9V左右，内阻r约为50Ω），已知该电池允许输出的最大电流为l50mA．该同学利用如图（a）所示的电路进行实验，图（-物理
• 干电池的电动势为1.5V，这表示（）A．电路中每通过1C的电量，电源把1.5J的化学能转化为电势能B．干电池在1s内将1.5J的化学能转化为电能C．干电池中非静电力将1C的正电荷从电池-物理
• 在研究“闭合电路中内、外电路的电压关系”的实验时，改变电阻器的阻值，用两只电压表分别测出几组不同的内电压和外电压的值，再由这些数据得出结论．这属于（）A．控制变量法B．等-物理
• 与金属不同的是，有些半导体的导电能力随温度的升高而_____________，故可以用半导体材料制作_____________.-物理
• 如图所示为“与”门电路的输入端A、B输入的电势信号波形图，请在虚线框内画出“与”门输出的波形图．-物理
• 如图18-7-16所示为彩色电视机的消磁电路示意图，R是热敏电阻，L是消磁线圈.试说明此电路的工作过程.图18-7-16-物理
• 在登录你的电子信箱（或“QQ”）的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件（登录成功），它们体现的逻辑关系为（）A．“与”逻辑关系B．“或”逻辑-高二物理
• 如图18-7-14是一种测定液面高度的电容式传感器的示意图，金属芯线与导电液体形成一个电容器，从指示器显示的电容C大小的变化就能反映液面的升降情况.两者的关系是（）图18-7--物理
• 如图是由晶体二极管组成的有两个输入端的门电路，A、B是输入端，Y是输出端，电压表显示输出电压的值．有关门电路的说法正确的是（）A．门电路是与门关系，A、B都输入1，输出端有-物理
• 在用“电流表和电压表测一节干电池的电动势和内电阻”实验时：①某同学连接的实物图如图a所示．但当开关闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就-物理
• 在进行测定电源电动势和内电阻的实验时，除了需要有待测电源、开关和导线外，下列各组器材可以完成实验的是______（填字母代号）A．电压表和电流表B．电流表和电阻箱C．电流表和滑-物理
• 如表是某最简单逻辑电路的真值表，此逻辑电路为______门电路，在此真值表中X处的逻辑值为______．输入输出ABZ00001X100111-物理
• 关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．一个电动势为1.5V的电池接入电路时，若有1C的-物理
• 如图所示，要使输出端Y输出信号为“1”，则A、B、C端输入信号可能分别为（）A．0，0，0B．0，1，0C．1，0，0D．0，1，1-物理
• 如甲图所示，电路中定值电阻R=14Ω，当开关S1闭合、S2断开时，理想电压表示数为1.5V；当开关S1、S2都闭合时，理想电压表示数为1.4V，则电源内阻为______Ω．乙图是某逻辑电路-高二物理
• 在测定一节干电池的电动势和内电阻的实验中，有位同学按图所示的电路进行连接，他共用6根导线，即aa'、bb'、cc'、dd'、b'e及df，由于混进了一
• 某同学采用如图甲所示的电路测定电源电动势和内电阻．已知干电池的电动势约为1.5V，内阻约为1Ω；电压表（0～3V，3kΩ）、电流表（0～0.6A，1.0Ω）、滑动变阻器有R1（10Ω，2A）和R2（-
• 如图所示是某电热水器的温控电路原理图，其核心是中间的门电路，该门电路的输出端与继电器相连，当门电路输出端输出高电压时，继电器闭合，热水器加热．Rt为热敏电阻，温度越-物理
• 关于电源电动势的说法，正确的是（）A．在某电池的电路中每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB．电源的路端电压增大时，其电源电动势一定也增大-物理
• 电源的电动势等于电源没有接入电路时两极间的______，单位是______．-物理
• 如图所示，为光敏电阻自动计数器的示意图，其中A为发光仪器，小圆柱是传送带上物品，R1为光敏电阻，R2为定值电阻，此光电计数器的工作原理是（）A．当有光照射R1时，信号处理系-高二物理
• 在如图a所示的电路里，S断开时伏特表示数为5.0V，S闭合时安培表示数为1.0A，若将A、B两端左边含有电源的电路等效的看成一个电源，如图b所示，则该等效电源的电动势是_____-物理
• （B）如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是：-物理
• 在“用电流表和电压表测定电池的电动势和内电阻”的实验中：图示为某同学的实验线路，指出该线路连接中错误之处，并加以改正．（1）______，（2）______，（3）______，（4）______．-
