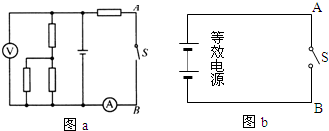

在如图a所示的电路里，S断开时伏特表示数为5.0V，S闭合时安培表示数为1.0A，若将A、B两端左边含有电源的电路等效的看成一个电源，如图b所示，则该等效电源的电动势是_____-物理

更多内容推荐

• 在“用电流表和电压表测定电池的电动势和内电阻”的实验中：图示为某同学的实验线路，指出该线路连接中错误之处，并加以改正．（1）______，（2）______，（3）______，（4）______．-
• 关于电源和电动势，下列说法中正确的是（）A．电源是能够提供持续电流的装置B．电源是把其他形式的能转化为电能的装置C．电源的电动势等于电源没有接入电路时两极的电压D．电动-物理
• 如图所示为某门电路构成的一简单控制电路，其中R’与R中一个为光敏电阻（光敏电阻在光照时电阻很小），另一个为变阻器，L为小灯泡．其工作情况是：当光敏电阻受到光照时，小灯L不-物理
• 如图为包含某逻辑电路的一个简单电路图，L为小灯泡．半导体光敏电阻R′，下列说法不正确的是（）A．此逻辑电路是非门电路B．有光照射R′时，电阻将变小C．有光照射R′时，灯泡L将发光-物理
• 利用伏安法测量干电池的电动势和内阻，现有的器材为：干电池：电动势约为1.5V，符号电压表：量程1V，内阻1230.3Ω，符号电流表：量程1A，符号滑动变阻器R：最大阻值10Ω，符号电阻-物理
• 在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，提供的器材有：A．电压表量程为3V，内阻约为5kΩB．电压表量程为15V，内阻约为10kΩC．电流表量程为0.6A-物理
• 如图所示为热水系统的恒温电路，R1是可变电阻，R2是热敏电阻，当温度低时，热敏电阻的阻值很大，温度高时，热敏电阻的阻值很小．当热水器中的水位达到一定高度（由水位计控制）-物理
• 联合国安理会五个常任理事国都拥有否决权，即只要其中一个常任理事国投反对票，提案就不能通过。假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“l-高三物理
• 在“测定直流电动机的效率”实验中，用左下图所示的电路测定一个额定电压为6V、额定功率为3W的直流电动机的机械效率．（1）根据电路图完成实物图的连线；（2）实验中保持电动机两端-物理
• 如图所示，V是一个发光二极管，在a、b两端加上一定的电压（a端为高电势）时，发光二极管会发光．该电路如果看成是一个门电路，则应该是______电路（选填“与门”、“或门”、“非门”）-物理
• 如图为伏打电池示意图，由于化学反应，在A、B两电极附近产生了很薄的两个带电接触层a、b．（1）（多选题）沿电流方向绕电路一周，非静电力做功的区域是______（A）R（B）b（C）r（D）a（2）-物
• 下列关于如图所示门电路符号的说法中，正确的（）A．甲为“非”门，乙为“与”门，丙为“或”门B．甲为“与”门，乙为“或”门，丙为“非”门C．甲为“非”门，乙为“或”门，丙为“与”门D．甲为“或-物理
• 下列关于电动势的说法错误的是（）A．电动势表征的就是电源把其他形式的能转化为电能的本领B．电源的电动势等于内、外电路上电势降落之和C．电源的电动势在数值上等于路端电压D．电-物理
• 硅光电池的电动势与入射光强之间的特性曲线称为开路电压曲线，光电流强度与光照强度之间的特性曲线称为短路电流曲线，如图（a）所示，当入射光强足够大时，开路电压恒定约为__-物理
• 硅光电池是利用光电效应原理制成的器件，下列表述正确的是（）A．硅光电池是把光能转变为电能的一种装置B．硅光电池中吸收了光子能量的电子都能逸出C．逸出的光电子的最大初动能与-物理
• 电信号通常分为两类：一类是电压随时间连续变化的模拟信号，另一类是电压随时间不连续变化的数字信号，图（甲）中的信号是______信号．现有一个简单的逻辑电路，在两个输入端A、-物理
• 一节干电池的电动势为1.5V，其物理意义可以表述为（）A．外电路断开时，路端电压是1.5VB．外电路闭合时，1s内它能向整个电路提供1.5J的化学能C．外电路闭合时，1s内它能使1.5-物理
• 如图是一个三输入端三个门电路组成的复合门电路，当C端输入“0”时，A、B两端输入为何值时输出端Y输出为“0”（）A．0，0B．0，1C．1，0D．1，1-高二物理
• 如图所示为“用电压传感器、电流传感器测干电池的电动势和内电阻”的实物图．要正确连接电路，电流传感器的正接线柱应连接变阻器的______端，电压传感器的正接线柱应连接变阻器-物理
• 一个未知电阻Rx，阻值大约为1.0kΩ～1.2kΩ．为了较为准确的测定其电阻值，实验室中还备有如下器材：电源E（电动势3V、内阻可忽略）电压表V（量程3V、内阻约为3kΩ）电流表A1（量程3m-物理
• 如图，是某逻辑电路，当A和B分别输入1和1时，则C和D输出信号是（）A．0和0B．0和1C．1和0D．1和1-物理
• 如图所示为一个简单的报警器电路图下列说法正确的要是（）A．Sl，S2都合上时报警器发声B．Sl断开，S2合上时报警器发声C．Sl，S2都断开时报警器发声D．Sl闭合，S2断开时报警器发声-物理
• 在如图的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C和D端输出的电信号分别为（）A．1和0B．0和1C．1和1D．0和0-物理
• 如图是由晶体二极管组成的有两个输入端的门电路，A、B是输入端，Y是输出端，电压表显示输出电压的值．有关门电路的说法正确的是（）A．门电路是与门关系，A、B都输入1，输出端有-物理
• 在“用电流表和电压表测定电池的电动势和内电阻”的实验中．（1）备有如下器材．A．干电池1节；B．滑动变阻器（0～20Ω）；C．滑动变阻器（0～1Kω）D．电压表（0～3V）；E．电流表（0～0.6A）
• 由门电路构成的一简单控制电路如图，其中R′为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡．其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮．该逻辑-物理
• 如图所示是一个路灯自动控制门电路．天黑了，路灯自动接通；天亮了，路灯自动熄灭．RG是光敏电阻（有光照射时，阻值会显著减小），R是分压电阻，J是路灯总开关控制继电器（路灯电-物理
• 某课外活动小组将锌片和铜片插入一个西红柿中，用电压表测量铜片和锌片间电压为0.30V．然后又将同样的10个西红柿电池串联成电池组（n个相同电池串联时，总电动势为nE，总电阻-物理
• 实验室中有下列器材：量程3V的电压表，量程0.8A的电流表，电阻箱R，电键S，导线若干欲测量某一电源的电动势E和内阻r（E约为4.5V，r约为1.5Ω）．①请选择合适的器材，设计一个实-物理
• 电源电动势为E，内阻为r，对小灯泡供电，下列说法中正确的是（）A．电源被短路时，通过电源的电流为Er，外电路电压为零B．外电路并联的灯泡越多，电路输出的功率就越大C．外电路并-物理
• 如图所示，当在一个“门”电路的输入端A、B输入图示波形的电势信号后，其输出端Z输出了图示波形的电势信号．由此可以判断，该门电路是（）A．“或”门B．“与”门C．“非”门D．“与非”门-物理
• 关于电源电动势，下列说法错误的是（）A．电动势就是电压，它是内外电路电压之和B．电动势不是电压，但在数值上等于内外电压之和C．电动势是表示电源把其它形式的能转化为电能的本-物理
• 一种新型双门电冰箱安装了控制装置：只要有一扇门没有关紧，报警器就鸣响．若“门没关紧”为高电势，报警器接地，则能正确表示该控制装置工作原理的逻辑门是（）A．与门B．或门C．非门-物理
• -个与非门电路的两个输入端M、N的波形如图所示，则输出端Z的波形是图中的（）A．B．C．D．-物理
• 常用手电筒是两节干电池串联作为电源的，与之相匹配的小灯泡的规格应是下面的哪一个（所示数据为灯泡的额定电压）（）A．3VB．1.5VC．2.5VD．3.8V-物理
• 某仓库在门上安装了一把自动锁和一把挂锁，只有把自动锁和挂锁都打开时，人才能进出．这里的“两把锁”和“人可以进出”之间体现了某种逻辑关系，下列门电路中也具有这种逻辑关系-物理
• 如图所示的逻辑电路，要使输出端Y为1，则输入端A、B的取值可以是（）A．A=0，B=0B．A=0，B=1C．A=1，B=0D．A=1，B=1-物理
• 某电池电动势大小约为3.0V，内阻约为0.03Ω．现在要实验测定该电池的电动势与内阻，提供备用的器材有：A．电压表V（量程为0～4V，内阻约为5.0kΩ）B．电流表A1（量程为0～1A，内阻约-物理
• 许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是0.6V，短路电流是30mA，则这块电池板的内电阻是（）A．60ΩB．40ΩC．20ΩD．10Ω-物理
• 某一蓄电池的电动势为2V，这表示（）A．蓄电池两极间的电压为2VB．蓄电池能够在1s内将2J的化学能转变成电能C．蓄电池内部的静电力对1C电荷所做的功为2JD．电路中每通过1C电量，蓄电-物理
• 如图为一个由某种门电路构成的简单控制电路，其中R为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡．其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮-物理
• 关于新旧电池能否混用的问题，下列判断正确的是（）A．旧电池比新电池的电动势明显小，所以一定不能混用B．旧电池和新电池的电动势差别不大，所以总是可以混用C．在电阻较小的用电-物理
• 关于电源电动势，下列说法正确的是（）A．电源电动势就是接在电源两极间的电压表的示数B．电源的电动势是表示电源把其他形式的能量转化为电能的本领大小的物理量C．同一电源接入不-物理
• 描述电源能量转化本领大小的物理量是（）A．电动势B．电源的总功率C．端压D．电源的输出功率-物理
• 用一多用电表进行多次测量，指针指在图中位置，请把相应读数读出．（1）如果是用直流100mA挡测量电流，指针位置如①所示，则读数为______mA；（2）如果是用直流2.5V挡测量电压，指-物理
• 如图所示的自动控制电路中含有一逻辑电路A，L为小灯泡．光照射光敏电阻R′时，其阻值迅速减小，则在该控制电路中（）A．A是非门，当R′受到光照时，它输入高电平输出低电平B．A是或-物理
• 如图是一个简单的组合逻辑电路，则X=______，Y=______．ABZ00101X10111Y-物理
• 某电热水器的恒温控制原理图如图．当温度低时，热敏电阻的阻值很大，温度高时热敏电阻的阻值就很小．如果热水器中没有水时，电路中BC部分就处于断路．只有当热水器中有水，且水-物理
• 关于电源电动势E的下列说法中正确的是（）A．电动势表示电源将单位正电荷从负极移到时正极时，非静电力所做的功B．由电动势E=W非/q可知，电源内非静电力做功越多，电动势越大C．电-物理
• 许多楼道灯都具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反应．通过一个门电路后，进入执行电路．那么设计的门电路为（）A．“与”门电路B．“非“门电路-物理
