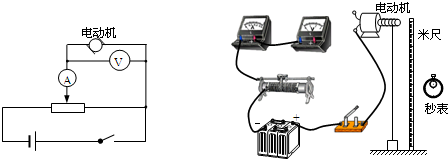

在“测定直流电动机的效率”实验中，用左下图所示的电路测定一个额定电压为6V、额定功率为3W的直流电动机的机械效率．

360优课网

（1）根据电路图完成实物图的连线；
（2）实验中保持电动机两端电压U恒为6V，重物每次匀速上升的高度h均为1.5m，所测物理量及测量结果如下表所示：

计算电动机效率η的表达式为______（用符号表示），前4次实验中电动机工作效率的平均值为______．
（3）在第5次实验中，电动机的输出功率是______；可估算出电动机线圈的电阻为______Ω．

题型：问答题难度：中档来源：金山区一模

（1）如下图；

（2）电动机效率η的表达式为η=class="stub"mgh

UIt

×100%，前4次实验中电动机工作效率的平均值为

=class="stub"1

（

m1gh

UI1t1

m2gh

UI2t2

m3gh

UI3t3

m4gh

UI4t4

）
代入解得，

=74%
（3）在第5次实验中，由图看出，重物处于静止状态，则电动机的输出功率为0．
根据欧姆定律得：电动机线圈的电阻为R=class="stub"U

=class="stub"6

2.5

Ω=2.4Ω
故答案为：
（1）如图；
（2）η=class="stub"mgh

UIt

×100%，74%．
（3）0，2.4
