| （1）未知电阻Rx，阻值大约为1.0kΩ～1.2kΩ．为了较为准确的测定其电阻值，所以实验中电流表应选A1． （2）由于待测电阻阻值较大，从减小误差的角度选择滑动变阻器分压式接法和电流表内接法．电路图：  （3）根据电路图相应的画出实物图：  故答案为：（1）A1 （2）见上图 （3）见上图 |
| （1）未知电阻Rx，阻值大约为1.0kΩ～1.2kΩ．为了较为准确的测定其电阻值，所以实验中电流表应选A1． （2）由于待测电阻阻值较大，从减小误差的角度选择滑动变阻器分压式接法和电流表内接法．电路图： （3）根据电路图相应的画出实物图： 故答案为：（1）A1 （2）见上图 （3）见上图 |
题目简介
一个未知电阻Rx，阻值大约为1.0kΩ～1.2kΩ．为了较为准确的测定其电阻值，实验室中还备有如下器材：电源E（电动势3V、内阻可忽略）电压表V（量程3V、内阻约为3kΩ）电流表A1（量程3m-物理
题目详情
电源E （电动势3V、内阻可忽略） 电压表V （量程3V、内阻约为3kΩ）
电流表A1（量程3mA、内阻约为10Ω）
电流表A2（量程0.6A、内阻约为1Ω） 滑动变阻器R的最大阻值为20Ω
开关S、导线若干
（1）在实验中电流表应选______．

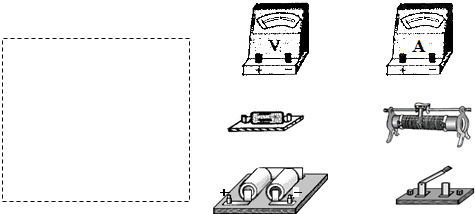

（2）为了尽可能减少误差，且能够测量较多组数据，请你在虚线框中画出本实验的电路图．
（3）根据你所画的电路图在题给的实物图上用笔画线代替导线画出连接图．
