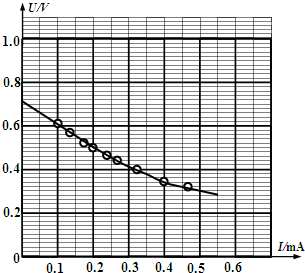

（1）根据水果电池的外电压和电流的关系图线知I=0，U=E；图线的斜率表示内阻．所以电流小于0.3mA时水果电池的电动势为0.72V，内阻为1.0×103Ω． （2）由E=IR+Ir得，
（3）电路无故障，不发光，肯定是电流小，原因水果电池的内阻大． 故答案为：（1）如图，0.72，1.0×103 （2）
|
| （1）根据水果电池的外电压和电流的关系图线知I=0，U=E；图线的斜率表示内阻．所以电流小于0.3mA时水果电池的电动势为0.72V，内阻为1.0×103Ω． （2）由E=IR+Ir得，
（3）电路无故障，不发光，肯定是电流小，原因水果电池的内阻大． 故答案为：（1）如图，0.72，1.0×103 （2）
|
题目简介
下表是测量某一水果电池时记录的数据．123456789电压U/V0.3200.3400.3960.4400.4600.5000.5200.5700.610电流I/mA0.4600.4000.3220.
题目详情
某次实验后发现电压表坏了，丙同学也想自己测一下水果电池的电动势和内阻，该同学在利用图象法处理数据时该作出______随______ 变化的关系图象．另外该同学将四个这样的水果电池串联起来给“2.5V，0.5A”的小灯泡供电，灯泡并不发光（检查电路无故障）分析其不亮的原因是______．
