| （1）电路中最大电流I=1.5A，R2的额定电流远小于1.5A，同时R2阻值远大于电源内阻r，不便于调节，所以变阻器选用R1 （2）对照电路图，按电流方向连接电路，如图所示．  （3）由闭合电路欧姆定律U=E-Ir得知，当I=0时，U=E，U-I图象斜率的绝对值等于电源的内阻，则将图线延长，交于纵轴，纵截距即为电动势E=1.48V r=
故答案为： （1）R1；（2）连线如图；（3）1.48，1.88 |
| （1）电路中最大电流I=1.5A，R2的额定电流远小于1.5A，同时R2阻值远大于电源内阻r，不便于调节，所以变阻器选用R1 （2）对照电路图，按电流方向连接电路，如图所示． （3）由闭合电路欧姆定律U=E-Ir得知，当I=0时，U=E，U-I图象斜率的绝对值等于电源的内阻，则将图线延长，交于纵轴，纵截距即为电动势E=1.48V r=
故答案为： （1）R1；（2）连线如图；（3）1.48，1.88 |
题目简介

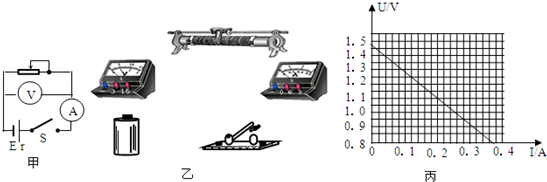

某同学采用如图甲所示的电路测定电源电动势和内电阻．已知干电池的电动势约为1.5V，内阻约为1Ω；电压表（0～3V，3kΩ）、电流表（0～0.6A，1.0Ω）、滑动变阻器有R1（10Ω，2A）和R2（-
题目详情
（1）实验中滑动变阻器应选用______（填“R1”或“R2”）．
（2）在图乙中用笔画线代替导线连接实验电路．
（3）在实验中测得多组电压和电流值，得到如图丙所示的U-I图线，由图可较准确地求出该电源电动势E=______V；内阻，r=______Ω．
