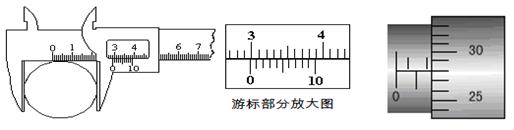

Ⅰ.（1）在用游标为10分度的游标卡尺测某金属棒的直径时，示数如图所示，读数为_______cm。

（2）在测定金属丝的电阻率的实验中，用螺旋测微器测量金属丝的直径，示数如图所示，读数为_______mm。
Ⅱ．在测定匀变速直线运动加速度的实验中，选定一条纸带如图所示，已知交变电流的频率f=50Hz。从0点开始，每5个点取一个计数点，其中0、1、2、3、4、5、6都为计数点。测得：x₁=1.85cm，x₂=3.04cm，x₃=4.25cm，x₄=5.48cm，x₅=6.68cm，x₆=7.90cm。

（1）在计时器打出计数点4时，小车的速度v₄= cm/s（结果保留3位有效数字）。
（2）加速度a = m/s²。（结果保留3位有效数字）。
Ⅲ．现要描绘标有“4.0V ，0.4A”小灯泡L的伏安特性曲线，实验室中有以下一些器材可供选择：
电源： E₁（电动势为2.0V，内阻为0.2Ω）；E₂（电动势为4.5V，内阻为0.02Ω）
电压表：V₁（量程5V，内阻为5kΩ）；V₂(量程15V，内阻为15kΩ)
电流表：A₁（量程100mA，内阻约2Ω）；A₂（量程0.6A，内阻约0.3Ω）
滑动变阻器：R₁（可调范围 0~10Ω，允许通过最大电流5A）；R₂（可调范围 0~5kΩ，允许通过最大电流0.1A）
导线，开关若干。
（1）为了调节方便，准确描绘伏安特性曲线，实验中应该选用电源_______，电压表_____ ,电流表 _____，滑动变阻器 _______（填器材的符号）。
（2）在满足（1）的情况下，画出实验中所需的电路原理图（标明所选仪器的符号）。

题型：实验题难度：中档来源：不详

答案

Ⅰ．（1）2.98cm         ---------3分
（2）1.780mm       ----------3分
Ⅱ．（1）60.8cm/s       ---------3分
（2）1.21m/s2           --------3分
Ⅲ．（1）E2 ，V1 ，A2 ，R1   --------4分
（2）如图             --------2分

略
