I．教师为每位同学准备了铁架台、铁夹、电键、复写纸、纸带、刻度尺、电磁打点计时器、密度不同的重物和导线若干。为了完成 “验证机械能守恒定律”的实验，你还必须领取 1 ，正确安装实验装置后，在释放纸带之前，应把重物提高到 2 的地方。某同学选用不同的器材，在实验中分别得到了甲、乙两条打上点的纸带，第一个打点均为

，在甲纸带上任选6个连续的打点

，它们到

的距离分别为19.20cm、23.23cm、27.65cm、32.45cm、37.63cm、43.20cm；同样在乙纸带上任选6个连续的打点

，它们到

的距离分别为16.00cm、19.36cm、23.05cm、27.04cm、31.37cm、36

.10cm。
根据甲纸带的数据可知，

的重物由

点运动到

点重力势能的减少量等于
3 ，动能的增加量等于 4 （当地的重力加速度取

）。分析这位同学的两组实验数据，指出哪组不符合实验要求，并说明原因。
II．现有如下所示的实验器材（示意图），要完成伏安法“测定干电池的电动势和内阻”实验

（1）请选用器材并在实物连线图上完成必需的导线连接。
（2）若测得的实验数据如下表，请用作图法求出干电池的电动势和内阻。

电压(U / V)	1.48	1.44	1.38	1.30	1.20	1.08
电流(I /A)	0.05	0.10	0.15	0.25	0.35	0.50

（3）若上图中所给的电流表已被损坏，用剩余器材能否测定干电池的电动势和内阻？如能的话，请选定器材并给出电路图。

题型：实验题难度：中档来源：不详

答案

I1低压交流电源
2靠近打点计时器
3

4

5通过乙纸带的数据计算可知：其对应的重物在运动过程中，重力势能的减少量比动能的增加量大得多，不符合实验要求的阻力远小于重力的条件。出现这种情况的原因可能有：选择的重物密度太小；打点计时器的安装及实验过程中没有考虑去除阻力的影响。
II．(1) 如图

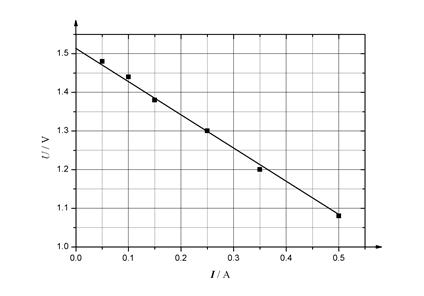

(2) 如图

，

(3) 能，选择图中1电池、2电键、4电压表和5电阻箱等实验器材。

略
