在“测定金属的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：
A．电压表V₁（量程0～3V，内阻约为15kΩ）
B．电压表V₂（量程0～15V，内阻约为75Ω）
C．电流表A₁（量程0～3A，内阻约为0.2Ω）
D．电流表A₂（量程0～0.6A，内阻约为1Ω）
E．变阻器R₁（0～100Ω，0.6A）
F．变阻器R₂（0～2000Ω，0.1A）
G．电池组E（电动势为3V，内阻约为0.3Ω）
H．开关S，导线若干
（1）为减小实验误差，电流表应选用______，电压表应选用______（填序号）．

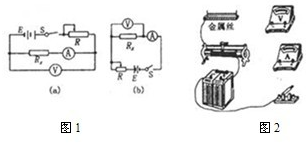

（2）为减小实验误差，应选用图1中______[填（a）或（b）]为该实验的电路原理图．
（3）按所选择的电路原理图把图2中的实物图用线连接起来． 360优课网

题型：问答题难度：中档来源：洛阳模拟

答案

（1）电源电动势是3V，电压表应选A．电压表V1（量程0～3V，内阻约为15kΩ），
通过待测电阻的最大电流约为I=class="stub"E

=class="stub"3V

5Ω

=0.6A，因此电流表选D．电流表A2（量程0～0.6A，内阻约为1Ω）．
（2）class="stub"R

=class="stub"5Ω

1Ω

=5，

=class="stub"15000Ω

5Ω

=3000，

＞class="stub"R

，电流表应采用外接法，由电路图可知，应选（b）所示电路图；
（3）根据实验电路图（b）连接实物电路图，如图所示．
故答案为：（1）D，A；（2）（b）；（3）实物电路图如图所示．
