(1)在“验证机械能守恒定律"

的实验中，打点计时器接在电压为6 V、频率为5 0 Hz的交流电源上，自由下落的重物质量为lkg。图所示为一条理想的纸带，单位是cm，g取9．8m／s²，O、A之间有几个计数点没画出。

①打点计时器打下计数点B时，物体的速度v_B= 。
②从起点O到打下计数点B的过程中，重力势能的减少量
ΔE_p= ，此过程中物体动能的增量ΔE_k= 。
③如果以v²／2为纵轴，以下降高度h为横轴，根据多组数据绘出v²／2-h的图

象，这个图象应该是。且图象上任意两点的纵坐标之差与横坐标之差的比等于。
（2）（8分）某同学想测量一段电阻丝的电阻率，其中使用了自己利用电流表改装的电压表。整个实验过程如下：

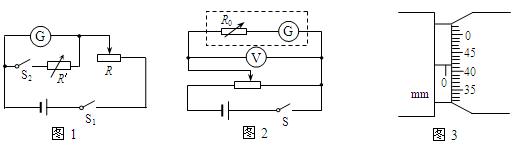

A．测量电流表的内阻。按图1连接电路，将电位器R调到接入电路的阻值最大。闭合开关S1，调整R的阻值，使电流表指针偏转到满刻度；然后保持R的阻值不变，合上开关S₂，调整电阻箱R′的阻值，使电流表指针达到半偏，记下此时R′ 的阻值；
B．计算出改装电压表应串联的电阻R₀的值。将电阻R₀与电流表串联，则R₀与电流表共同构成一个新的电压表；
C．将改装的电压表与标准电压表接入如图2所示的校准电路，对改装的电压表进行校准；
D．利用校准后的电压表和另一块电流表，采用伏安法测量电阻丝的电阻；
E．测量电阻丝的直径和接入电路的电阻丝的长度；
F．计算出电阻丝的电阻率。

根据上述实验过程完成下列问题：
（1）用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d。其中一次测量结果如图3所示，图中读数为　　　 mm；
（2）已知电流表的满偏电流为200µA，若当电流表指针偏转到正好是满偏刻度的一半时R′的阻值为500Ω。要求改装后的电压表的量程为2V，则必须给电流表串联一个阻值为R₀= Ω的电阻；
（3）在对改装后的电压表进行校准时，发现改装后的电压表的测量值总比标准电压表的测量值小一些，造成这个现象的原因是（　　　　）
A．电流表内阻的测量值偏小，造成串联电阻R₀的阻值偏小
B．电流表内阻的测量值偏大，造成串联电阻R₀的阻值偏小
C．电流表内阻的测量值偏小，造成串联电阻R₀的阻值偏大
D．电流表内阻的测量值偏大，造成串联电阻R₀的阻值偏大
（4）在利用校准后的电压表采用伏安法测量电阻丝的电阻时，由于电压表的表盘刻

度仍然是改装前电流表的刻度，因此在读数时只能读出电流表指示的电流值a。测量电阻丝的电阻时，可以读得一系列a和对应流经电阻丝的电流b。该同学根据这一系列a、b数据做出的a－b图线如图5所示，根据图线可知电阻丝的电阻值为 Ω。

题型：实验题难度：偏易来源：不详

答案

(1)）① 0.98m/s ②0.49J 0.48J ③过原点的直线，9.8m/s2（每空2分）
(2)1）0.414～0.419  （2分）
（2）9.50×103       （2分）（写成9500、9.50kΩ同样给分；写成9.5 kΩ不给分）
（3）C   （2分）
（4）12.0 （2分）（写成12同样给分）

略
