某研究性学习小组用较粗的铜丝和铁丝相隔较近距离插入苹果中，制成了一个苹果电池，现在用如图甲所示器材来测定苹果电池的电动势和内阻．设计好合适的电路后，调节滑动变阻器-物理

题目简介

题目详情

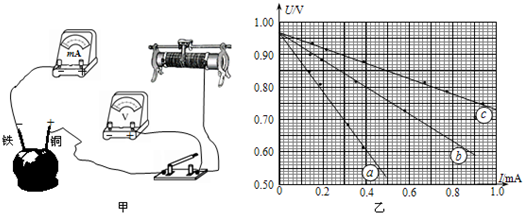

某研究性学习小组用较粗的铜丝和铁丝相隔较近距离插入苹果中，制成了一个苹果电池，现在用如图甲所示器材来测定苹果电池的电动势和内阻．设计好合适的电路后，调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，记录多组U、I的数据，填入事先设置的表格中，然后逐渐增大铜丝和铁丝插入的深度，重复上述步骤进行实验．按照插入深度逐渐增加的顺序，利用相应的实验数据，在U-I坐标系中绘制图象，如图乙中的a、b、c所示．
360优课网

（1）实验器材有：电流表（量程1mA，内阻不计）；电压表（量程1V，内阻约1kΩ）；滑动变阻器R₁（阻值0～200Ω）；滑动变阻器R₂（阻值0～10kΩ），该电路中应选用滑动变阻器______ （选填“R₁”或“R₂”）．
（2）某同学根据正确设计的电路将图甲中实物图连接出一部分，请将剩余部分连接起来．
（3）在该实验中，随电极插入的深度增大，电源电动势______，电源内阻______（均选填“增大”、“减小”或“不变”）．
（4）图线b对应的电路中，当外电路总电阻R=2000Ω时，该电源的输出功率P=______W（计算结果保留三位有效数字）．

题型：问答题难度：中档来源：不详

答案

（1）由于电源内阻较大，所以为了电表读数变化较大，所以应该选择较大的滑动变阻器，即R2．
（2）如图所示．

360优课网

（3）测量电源电动势和内阻时，U-I图象的斜率表示内阻，即r=class="stub"△U

△I

，图象纵轴截距为电动势．
所以在该实验中，随电极插入的深度增大，电源电动势不变，电源内阻减小．
（4）电源的输出功率P=（class="stub"E

R+r

）2R=3.20×10-4W．
故答案为：（1）R2
（2）如图
（3）不变减小
（4）3.20×10-4
