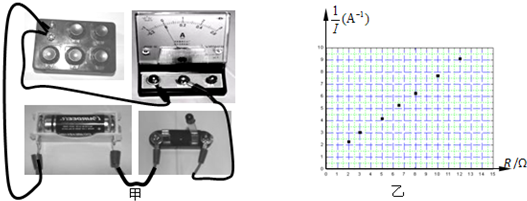

在做“测定电池的电动势和内阻”实验时，某同学的线路连接如图甲所示．
（1）在答题卡的方框内画出与图甲对应的电路图；

360优课网

（2）在图乙-R坐标系中标出了该同学所测的实验数据点，试作出这些数据点的拟合直线，并读得该直线的纵轴截距为______ A^-1，求得其斜率为______ V^-1；
（3）求得电池的电动势是______ V，内阻是______Ω．

题型：问答题难度：中档来源：徐汇区一模

（1）由实物电路图可知，电源、电键、电流表、电阻箱组成串联电路，

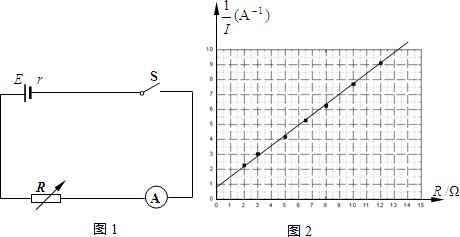

根据实物电路图作出实验原理图，实验电路图如图1所示．
（2）用一直线把坐标系中的各点连接起来，得到class="stub"1

-R图象，如图2所示；
由图象可知，图象的截距是b=1A-1，图象的斜率k=class="stub"9-1

12-0

=class="stub"2

V-1．
（3）由电路图及闭合电路欧姆定律可知，E=I（r+R），class="stub"1

=class="stub"R

+class="stub"r

，
由此可见图象纵轴的截距b=class="stub"r

=1A-1，图象的斜率k=class="stub"1

=class="stub"2

V-1，
则电源电动势E=1.5V，电源内阻r=1.5Ω；
故答案为：（1）电路图如图1所示；（2）图象如图2所示；1；class="stub"2

；（3）1.5；1.5．
