为了测量一电池组的电动势E和内阻r，实验步骤如下：
①图a为连接好的实物图，将滑动变阻器滑片移到最右端，正确使用电阻箱并调节电阻箱旋钮至图c所示位置；
②闭合电键，保持电阻箱读数不变，移到滑动变阻器的滑片，记录电压表和电流表的读数，并重复实验测得多组数据；
③断开电键，拆除线路，整理器材；④根据实验记录数据进行数据处理．
回答下列问题：
（1）根据实物图a，请你用正确符号在答题纸对应的虚线框中画出实验电路图；
（2）根据图c，读出电阻箱接入电路的阻值大小为______Ω；
（3）根据电压表和电流表的读数，建立U-I坐标系，描出相应的数据点，如图d；请你在答题纸对应坐标系中绘出U-I图象，根据图象，求出该电池组的电动势E=______V和内阻r=______Ω．

360优课网

题型：问答题难度：中档来源：湖州二模

答案

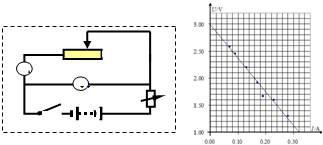

（1）把实物转换成电路符号，画出实验电路图；

360优课网

（2）此时接入电路的阻值为0×1000Ω+0×100Ω+0×10Ω+2×1Ω+5×0.1=2.5Ω
（3）作出U随I变化的关系图象，U-I图象的纵轴截距表示电源的电动势，斜率的绝对值等于电源的等效内阻，
由图象可知，水果电池的电动势为E=3.00V，内阻为r=class="stub"△U

△I

-R=6.25Ω-2.5Ω=3.75Ω
故答案为：（1）实验电路图；
（2）2.5Ω；
（3）U-I图象；
E=3.00V，
r=3.75Ω．
