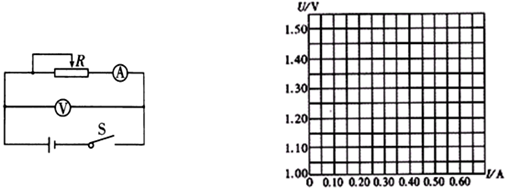

用电流表和电压表测定电池的电动势E和内电阻r，所用的电路如下图所示，一位同学测得的6组数据如下表中所示．组别I/（A）U/（V）10.121.3720.201.3230.311.2440.321.18
