用对温度敏感的半导体材料制成的某热敏电阻R_T，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将R_T和两个适当的固定电阻R₁、R₂连成图1虚线框内所示的电路，以使该电路的等效电阻R_L的阻值随R_T所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下R_L的阻值，测量电路如图1所示，图中的电压表内阻很大．R_L的测量结果如表所示．

t（℃）	30.0	40.0	50.0	60.0	70.0	80.0	90.0
R_L（Ω）	54.3	51.0	47.5	44.3	41.0	37.9	34.7

360优课网

回答下列问题：

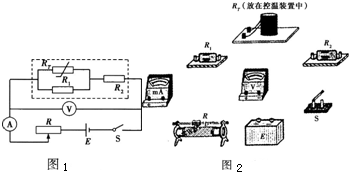

（1）根据图1所示的电路，在图2所示的实物图上连线．

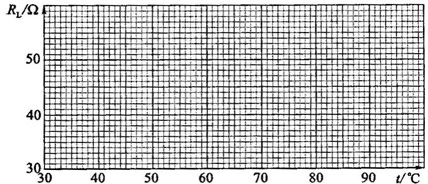

（2）为了检验R_L与t之间近似为线性关系，在坐标纸上作R_L-t关系图线
360优课网

360优课网

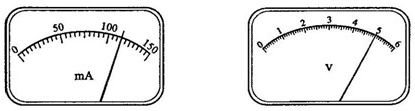

（3）在某一温度下，电路中的电流表、电压表的示数如图所示．电流表的读数为______，电压表的读数为______．此时等效电阻R_L的阻值为______：热敏电阻所处环境的温度约为______．
360优课网

360优课网

题型：问答题难度：中档来源：宁夏

答案

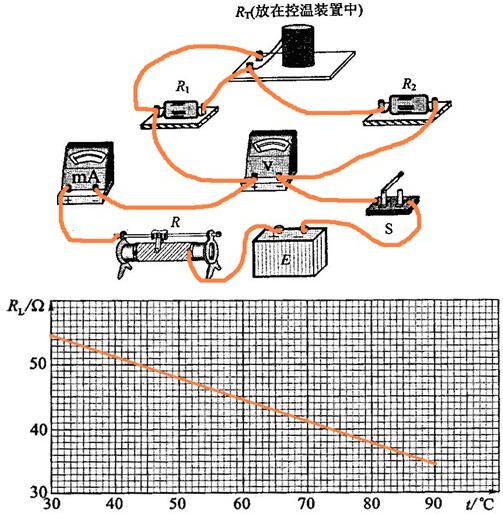

（1）根据电路图连接电路，电路图如下所示；（2）根据数据描出点，连接成直线，图象如下所示．

360优课网

360优课网

（3）根据电表示数可知，电流大小为：I=class="stub"23.0

30

×150=115.0mA，
电压大小为：U=class="stub"50.0

60

×6=5.00V
由部分电路欧姆定律得：R=class="stub"5.00

115.0×10-3

=43.5Ω，对照图找出相应的温度为64.0℃．
故答案为：115.0mA，5.00V，43.5Ω，64.0℃．
