某同学在做“验证力的平行四边形定则”的实验时，主要步骤如下：
A．桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；
B．用图钉把橡皮条的一端固定在板上的E点，在橡皮条的另一端拴上两条细绳，绳的末端系好绳套；
C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记下O点位置，______，记下两弹簧测力计的读数F₁、F₂；
D．只用一个弹簧测力计钩住绳套，______，读出弹簧测力计的读数F’，记下细绳方向OC；
E．按选好的标度从O点沿两绳的方向作两分力F₁、F₂的图示；
F．再按力的平行四边形定则作出F₁和F₂的合力F，比较F和F’，得出结论；
（1）把上述步骤C、D补充完整
①______；
②______．
（2）在本实验中，下列可以减小实验误差的方法是______
A．两个分力F₁和F₂的夹角最好接近180⁰
B．拉橡皮条的细绳要短一些好
C．实验中弹簧测力计必须与木板平行，读数视线要正对弹簧测力计的示数

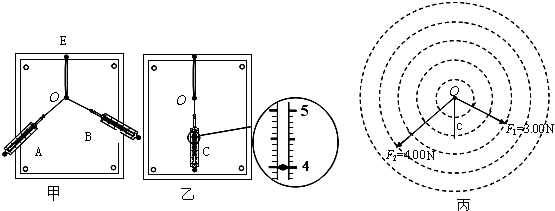

（3）①如图乙所示，用弹簧测力计测得F′=______N．（注意估读）
②在丙图中画出力的图示：按同样的标度作出力F′的图示．
③在丙图中画出力的图示：按力的平行四边形定则作出F₁、F₂的合力F

题型：问答题难度：中档来源：不详

答案

（1）力的合成遵循平行四边形定则，力的图示法可以表示出力的大小、方向和作用点，因而要表示出分力，必修先测量出其大小和方向，
合力与分力是一种等效替代的关系，替代的前提是等效，实验中合力与分力一定产生相同的形变效果．
①记下两条细绳的方向
②把橡皮筋和细绳的结点拉到步骤C中的O位置
（2）A、根据平行四边形定则可知夹角太小将会导至合力过大，导致一个弹簧拉时可能超过量程，若夹角太大，导致合力太小，导致误差增大，故夹角不能太小或太大，适当即可，故A错误；
B、为了方便而且更加准确确定力的方向，操作时可以使绳套细且长一些，故B错误；
C、实验中弹簧测力计必须与木板平行，读数视线要正对弹簧测力计的示数，故C正确；
故选：C．
（3）①此弹簧秤的最小精度为0.1N，因此读数为：4.00N．
②按力的图示方法作出力F′的图示如下图所示：
③根据力的平行四边形定则，作出F1、F2的合力F，如下图所示：

故答案为：
（1）①记下两条细绳的方向；
②把橡皮筋和细绳的结点拉到步骤C中的O位置．
（2）C
（3）①4.00，②如图③如图
