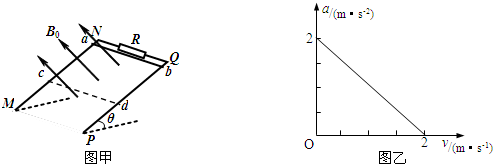

如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T．将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行．（取g=10m/s2，sin37°=0.6，cos37°=0.8）．求：
（1）金属棒与导轨间的动摩擦因数μ
（2）cd离NQ的距离s
（3）金属棒滑行至cd处的过程中，电阻R上产生的热量
（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）．
360优课网
题型：问答题难度：中档来源：不详

答案

（1）当v=0时，a=2m/s2
由牛顿第二定律得：mgsinθ-μmgcosθ=ma
μ=0.5
（2）由图象可知：vm=2m/s
当金属棒达到稳定速度时，
有FA=B0IL
切割产生的感应电动势：E=B0Lv
I=class="stub"E
R+r

平衡方程：mgsinθ=FA+μmgcosθ
r=1Ω
电量为：q=It=nclass="stub"△φ
△t(R+r)
t=nclass="stub"△φ
R+r

s=2m
（3）mgh-μmgscos370-WF=class="stub"1
2
mv2-0
产生热量：WF=Q总=0.1J
QR=class="stub"4
5
Q总=0.08J
（4）当回路中的总磁通量不变时，
金属棒中不产生感应电流．
此时金属棒将沿导轨做匀加速运动．
牛顿第二定律：mgsinθ-μmgcosθ=ma
a=g（sinθ-μcosθ）=10×（0.6-0.5×0.8）m/s2=2m/s2
B0Ls=BL(s+vt+class="stub"1
2
at2)
则磁感应强度与时间变化关系：B=
B0s
s+υt+class="stub"1
2
at2
=class="stub"2
2+2t+t2
．
所以：（1）金属棒与导轨间的动摩擦因数为0.5
（2）cd离NQ的距离2m
（3）金属棒滑行至cd处的过程中，电阻R上产生的热量0.08J
（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化为B=class="stub"2
2+2t+t2
．
