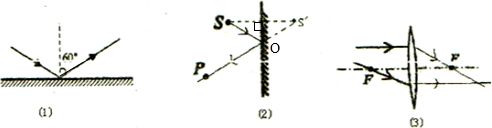

| （1）题目已经作法线，使入射光线、反射光线和法线在同一平面内，根据反射角等于入射角作出入射光线，如图所示： （2）过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如下图所示： （3）凸透镜中，入射光线与主光轴平行，则折射光线过焦点．过焦点的入射光线经凸透镜折射后平行于主光轴．如图所示：  |
| （1）题目已经作法线，使入射光线、反射光线和法线在同一平面内，根据反射角等于入射角作出入射光线，如图所示： （2）过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如下图所示： （3）凸透镜中，入射光线与主光轴平行，则折射光线过焦点．过焦点的入射光线经凸透镜折射后平行于主光轴．如图所示： |
题目简介

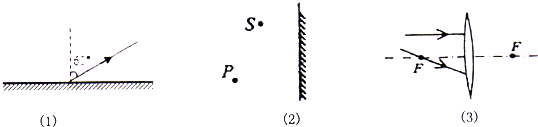

（1）画出图（1）中的入射光线；（2）如图（2），平面镜前有一点光源S，S发出的一束光被平面镜反射后经过P点．完成此光路图．（保留作图痕迹）（3）如图（3）所示，请画出入射光线经过凸透镜-物理
题目详情
（2）如图（2），平面镜前有一点光源S，S发出的一束光被平面镜反射后经过P点．完成此光路图．（保留作图痕迹）
（3）如图（3）所示，请画出入射光线经过凸透镜后的折射光线．
