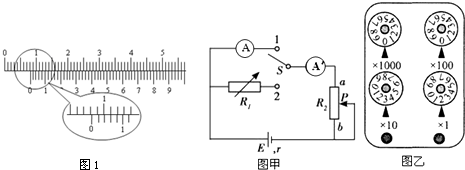

①用游标为50分度的卡尺测量某圆筒的外径时,卡尺上的示数如图1所示,可读出圆筒的外径为______ mm.
②用替代法测毫安表内电阻的电路如图甲所示.器材:待测毫安表A(量程0~10mA,内阻R
A
约为30Ω);毫安表A′(量程30mA);电阻箱R
1
(0~9999Ω);滑动变阻器R
2
(O~500Ω);电源(E=3V,r约为1~2Ω).
a.滑动变阻器滑片P在实验开始前应放在______端 (填“a“或“b“).将单刀双掷开关S先接“1”位置,调节滑动变阻器滑片P的位置,使待测毫安表A的指针至某位置(或满偏),记下此时毫安表A′的读数I.滑片P的位置不再移动;
b.将开关S接“2”位置,调节电阻箱使______,读出此时电阻箱的读数如图乙所示(记为R
1
),则R
1
=______Ω;
c.由以上实验可知,待测毫安表A的内电阻R
A
=______Ω.
题目简介
①用游标为50分度的卡尺测量某圆筒的外径时,卡尺上的示数如图1所示,可读出圆筒的外径为______mm.②用替代法测毫安表内电阻的电路如图甲所示.器材:待测毫安表A(量程0~10mA,内-物理
题目详情
②用替代法测毫安表内电阻的电路如图甲所示.器材:待测毫安表A(量程0~10mA,内阻RA约为30Ω);毫安表A′(量程30mA);电阻箱R1(0~9999Ω);滑动变阻器R2(O~500Ω);电源(E=3V,r约为1~2Ω).
a.滑动变阻器滑片P在实验开始前应放在______端 (填“a“或“b“).将单刀双掷开关S先接“1”位置,调节滑动变阻器滑片P的位置,使待测毫安表A的指针至某位置(或满偏),记下此时毫安表A′的读数I.滑片P的位置不再移动;
b.将开关S接“2”位置,调节电阻箱使______,读出此时电阻箱的读数如图乙所示(记为R1),则R1=______Ω;
c.由以上实验可知,待测毫安表A的内电阻RA=______Ω.
