（11分）（1）①使用中值电阻是25欧（“×1”挡）的万用表测量两个定值电阻（已知它们的阻值约为R₁=15欧和R₂=15千欧），在下列的一系列操作中，选出尽可能准确测量，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
_________________ 。
A．转动选择开关使其尖端对准“×1k”挡
B．转动选择开关使其尖端对准“×100”挡
C．转动选择开关使其尖端对准“×10”挡
D．转动选择开关使其尖端对准“×1”挡
E．转动选择开关使其尖端对准“OFF”挡
F．将两表笔分别接触R₁的两端，读出阻值后，随即断开，
G．将两表笔分别接触R₂的两端，读出阻值后，随即断开，
H．将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度。
②使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（）

A．比真实值大   　
B．比真实值小
C．与真实值相等
D．可能比真产值大，也可能小

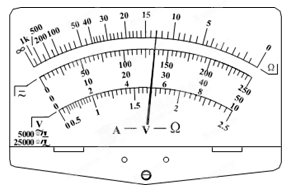

③多用电表指针如下图所示，

A．如果选择开关为“R×10”挡，则所测电阻的阻值     Ω
B．如果选择开关为直流电压250V 挡，则对应读数是      V
C．如果选择开关为直流电流100mA挡，则对应读数是     mA
（2）测量电源B的电动势E及内阻r（E约为4.5 V，r约为1.5Ω）.
器材：量程3 V的理想电压表，量程0.5 A的电流表（具有一定内阻），保护电阻R=4Ω，滑动变阻器R′，开关S，导线若干.
①在下面方框内画出实验电路原理图。

②实验中,当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂.则可以求出E= ，r= 。（用I₁、I₂、U₁、U₂及R表示）

题型：实验题难度：中档来源：不详

答案

（1）①所选操作的合理顺序是： DHFAHGE （2分）

②B  （1分）
③130Ω、135V 、54mA  （3分）
（2）①见下图  （1分）

② （4分）

（1）①使用欧姆表时注意每次换挡都需要重新欧姆调零，所以合力顺序为：DHFAHGE，当然也可以先测量R2的阻值，顺序为：AHGDHFE.
②使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值比真实值偏小。（所测电阻等于多并联一个人体电阻，电阻越并越小）选B。
③三次读数分别为：130 、135 、54
（2）①由于电压表的分流作用，比电流变的分压作用相对来说小些，所以选用电流变外接法，如图：

②根据闭合电路欧姆定律：

可得E=

,r=
