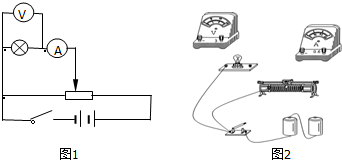

在探究小灯泡伏安特性曲线的实验中，某同学选取了如图1所示的电路，请根据图1电路图完成图2实验电路的连接-高一物理

更多内容推荐

• 为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，一般要求灯泡两端的电压从0开始调节．为此应该选用图中的电路是______．-高二物理
• 在“测定金属的电阻率”的实验中，为了安全、准确、方便地完成实验：①除电源（电动势为4V，内阻很小）、电压表V（量程3V，内阻约3kΩ），待测电阻丝（约3Ω）、导线、开关外，电流表应选-高三物理
• 一电流表头的满偏电流，内阻，欲将其改装成如图所示的两个量程的电压表，则Ω，Ω。-物理
• 一只量程为15V的电压表，串联一个3kΩ的电阻后，再去测量实际电压为15V的路端电压时，电压表示数为12V，那么这只电压表的内租是kΩ。用这串联着3kΩ电阻的电压表测量某段电路两-物理
• 如图所示，将一个改装的电流表接入电路进行校准，发现待测表的读数比标准表的读数偏大一些，如表头G的是准确的，出现的误差可能是下述哪些原因引起的①的测量值比真实值偏大②-物理
• I．下列实验中，没有系统误差的是______A．在探究a与M、F之间关系的实验中，用沙和沙桶的重力大小代替绳子的拉力B．在测定金属丝的电阻率实验中电流表外接法测量金属丝的电阻C．-高三物理
• 用伏安法测量一个定值电阻的阻值，除待测电阻Rx（约1kΩ）以外，实验室提供的器材如下：A．直流毫安表：量程0～5mA，内阻约10ΩB．直流毫安表：量程0～100mA，内阻约0.5ΩC．直流电压表：-高
• 有一个标有“2.5V0.3A”字样的小灯泡，现要测定其在0到2.5V的范围内不同电压下的电功率，并作出其电功率P与其两端电压的平方U2的关系曲线。有下列器材可供选择：A．电压表V（0-物理
• 测量一只量程已知的电压表的内阻，器材如下：A、待测电压表（量程3V，内阻未知）一块B、定值电阻R（阻值5kΩ，额定电流0.5A）一个C、电池组（电动势小于3V，内阻可忽略）一个D、多用-物理
• 一个内阻Rg="400"Ω、满偏电流Ig="10"mA的电流表，改装成如图所示的多用电表，则图中的R1、R2各为多大？-物理
• 在图中a、b所示的两电路中，电阻R、电流表、电压表都是相同的，电池的内阻相对于电阻R的大小可以忽略。闭合开关后，图a和b电路中电压表和电流表的示数，和的大小不相同，它们-物理
• （1）小量程电压表，其量程为1V，内阻未知，要精确测量其内阻，现用欧姆表粗测内阻，选择开关打到Ω档的X100档位，调零后进行测量，若电压表能被安全测量；①欧姆表的红表笔应接-高三物理
• 要测一个待测电阻Rx（190Ω～210Ω）的阻值，实验室提供了如下器材：电源E：电动势3.0V，内阻不计；电流表A1：量程0～l0mA，内阻r1约50Ω；电流表A2：量程0～500μA，内阻r2为10
• 某物理小组准备探究某种元件Q（标有4V，2W字样）的伏安特性曲线，他们找来了下列器材：A、电压表V1（0～5V，内阻约10kΩ）B、电压表V2（0～10V，内阻约20kΩ）C、电流表A（0～0.6A，
• （请在答题卡上作答）（17分）（1）某实验小组拟用如题22图1所示装置研究滑块的运动，实验器材有滑块、钩码、纸带、米尺、带滑轮的木板，以及由漏斗和细线组成的单摆等。实验中，滑-高三物理
• 如图所示是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管（其长度L为50cm左右，直径D为10cm左右），镀膜材料的电阻率ρ已知，管的两端有电箍MN．现给你米尺、电压表、电流表、电-高二物理
• 用伏安法测定一个待测电阻Rx的阻值（阻值约为200Ω），实验室提供如下器材：电池组E：电动势3V，内阻不计电流表A1：量程0～15mA，内阻约为100Ω电流表A2：量程0～300μA，内阻为1000Ω
• 氧化锡是一种对气体中酒精含量敏感的材料：当周围气体中酒精浓度发生变化时，其阻值也会发生变化．小明为研究某型号氧化锡检测电阻咫的阻值随气体中酒精浓度变化的关系，采用题-高三物理
• 图（a）中E为电源，其电动势为ε，R1为滑动变阻器，R2为电阻箱，A为电流表，用上述器材，按图（b）所示电路经以下步骤可近似测得A的内阻RA：①闭合k1，断开k2，调节R1，使电流表的读-物理
• “伏安法”测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在误差，而按如图所示电路进行测量，则由电压表、电流表内阻所造成的误差可消除。（1）在答题纸相应的横线-物理
• 如图所示的电路中1、2、3、4、5、6为连接点的标号.在开关闭合后，发现小灯泡不亮现用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点.(-高三物理
• 实际电压表内阻并不是无限大，可等效为理想电流表与较大的电阻的串联．现要测量一只量程已知的电压表的内阻，器材如下：A．待测电压表（量程3V，内阻约3kΩ待测）一只；B．电流表（量-高二物理
• 一个未知电阻Rx，某同学用伏安法测电阻的两种电路各测一次，如图1、2所示，依图1测得数据是3.0V，3.0mA，依图2测得数据是2.9V，4.0mA，由此图可知图______所示电路测量误-高二物理
• 如图所示，电源的电动势E="6"V，r="1"Ω，M为一直流玩具电动机，线圈电阻R1="2"Ω，限流电阻R2="3"Ω.
• 右图是用来测定电池组的电动势和内阻的电路，其中的电压表可看作理想表，定值电阻R="7.0"Ω.在开关未接通时，电压表的读数为6.0V；接通开关后，电压表的读数变为5.6V，-物理
• 某电压表的内阻在20千欧～50千欧之间，现要测量其内阻，实验室提供下列可选用的器材：待测电压表V（量程3V）电流表A1（量程200μA）电流表A2（量程5mA）电流表A3（量程0.6A）滑动变阻器-物
• 小明同学在测定金属丝电阻率的实验中，进行了如下操作，请你将相应的操作步骤补充完整．（1）他首先用螺旋测微器测金属丝的直径，如图1所示，该金属丝的直径为______mm．（2）他再-高二物理
• 在“描绘小灯泡的伏安特性曲线”的实验中，所用小灯泡标有“3.8V0.3A”字样，并提供有以下器材：A．电压表V（0～5V，内阻约5kΩ）B．电流表A1（0～50mA，内阻约2Ω）C．电流表A2（0～5
• 用伏安法测电阻，可接成如图所示的两个电路．当用（a）图的电路测量时，电压表和电流表的示数分别为3V、0.6A；用（b）图的电路测量时，电压表和电流表的示数分别为2.8V、0.8A．-物理
• （6分）在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l。用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx。（1）请写出测金属丝电阻率的-高三物理
• 有两个完全相同，但刻度盘上仅有刻度而没有标度值的电压表，电压表的内阻约为5000Ω．现打算用图（1）所示的电路测量它们的内阻．其中：E为电动势12V、内阻可忽略不计的电源；R1是-高二物理
• 某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：器材（代-高三物理
• 如图所示，两个电阻串联后接在电路中a，b两点，已知a，b两点间电压不变．某同学把一个实验室里的电压表并联在R1两端时，读数为5v；将该电压表并联在R2两端时，读数为4V，则a，-高二物理
• 某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”．现用如图1所示的电路研究某长薄板电阻Rx的压阻-高三物理
• 在“伏安法测干电池的电动势和内电阻”实验中，通过改变滑动变阻器电阻大小，测量并记录多组路端电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致。由实-物理
• （14分）冬、春季节降水量小，广东沿海附近江河水位较低，涨潮时海水倒灌，出现所谓“咸潮”现象，使沿海地区的城市自来水的离子浓度增高，水质受到影响。为了研究咸潮出现的规律-高三物理
• (4分)一多用电表的欧姆档有四个档,分别为×1Ω、×10Ω、×100Ω、×1000Ω,现用它来测一未知电阻,当用×10Ω档测量时,发现指针的偏转角很大,为了测量结果准确些,测量前应进行如下两项-物理
• 某同学将铜片和锌片插入水果中制成一个“水果电池”，该同学利用下列所给器材测量水果电池的电动势E和内阻r。A.电流表G1（内阻Rg=15Ω，满偏电流Ig=2mA）B.电流表G2（量程20mA，-高三物理
• 有两只完全相同的电流表，其中一只改装成安培表，另一只改装成伏特表，如果做实验时误把这两只安培表、伏特表串联起来接入电路（）A．安培表一定损坏B．伏特表一定损坏C．两表指针-高二物理
• 一灵敏电流计，允许通过的满刻度电流为Ig=1mA，表头电阻Rg=300Ω，若改装成量程为Im=3A的电流表，应并联阻值为________Ω的电阻。若将此灵敏电流计改装成量程为Um=3V的电压表，-高二
• 有一电流表，其内阻Rg为100Ω，满偏电流Ig为3mA．若要把它改装成量程为6V的电压表，应串联______Ω的电阻；若要把它改装成量程为3A的电流表，应并联______Ω的电阻．-高二物理
• 分别用图（a）、（b）两种电路测量同一未知电阻的阻值．图（a）中两表的示数分别为3V、4mA，图（b）中两表的示数分别为4V、3.9mA，则待测电阻Rx的真实值为（）A．略小于1kΩB．略小于750Ω
• 电流表A1和A2由完全相同的小量程电流表改装而成，A1的量程为0-5A，A2的量程为0-15A，为了测量15A-20A的电流强度，需把A1和A2并联串入电路使用，则（）A．两只电流表的读数相等B-高二
• 如图所示为有两个量程的电压表，当使用a、b两端点时，量程为1V；当使用a、c两端点时，量程为10V．已知电流表的内阻Rg为50Ω，满偏电流Ig为1mA．则R1和R2的电阻值（）A．R1=950Ω，R-
• 如图所示电路，A是电流表，R1R2是两个可变电阻，调节变电阻R1，可以改变电流表A的示数，当MN间的电压为6V时，电流表的指针刚好仍偏转到最大刻度，将MN间的电压改变为5V时，若-高二物理
• （1）如图所示是将电流表改装成欧姆表的结构原理图，电池的电动势是1.5V，内阻未知；电流表满偏电流是30mA，将电流表的“30mA”刻度线标为“0Ω”；当选择开关置于某一量程，使两表-高二物理
• 有一表头G，内阻Rg=10Ω，满偏电流Ig=3mA，今欲改装成量程为0～3V的电压表，应在该表头上串联一阻值为多大的电阻，改装后电压表的内阻为多少？若用此改装后的电压表和一电流表测-高二物理
• 将满偏电流Ig=300μA、内阻未知的电流表G改装成电压表并进行核对。(1)利用如图所示的电路测量电流表G的内阻(图中电源的电动势E=4V)：先闭合S1，调节R，使电流表指针偏转到满刻-高三物理
• 一直流电压表V，连成为1V，内阻为1000Ω。现将一阻值在5000～7000Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量程。为求得扩大后量程的准确值，再给定一直流电源（电动势-高三物理
• 某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍．如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到（）A-高二物理
