要测一个待测电阻Rx（190Ω～210Ω）的阻值，实验室提供了如下器材：
电源E：电动势3.0V，内阻不计；
电流表A1：量程0～l0mA，内阻r1约50Ω；   电流表A2：量程0～500μA，内阻r2为1000Ω；
滑动变阻器R1：最大阻值20Ω，额定电流2A；
定值电阻R2=5000Ω；  定值电阻R3=500Ω；
电键S及导线若干．要求实验中尽可能准确测量Rx的阻值，请回答下面问题：
360优课网

①为了测定待测电阻上的电压，可以将电流表______（选填“A1”或“A2”）串联定值电阻______（选填“R2”或“R3”），将其改装成一个量程为3.0V的电压表．
②请设计测量电阻Rx的电路原理图，画到下图的方框中，其中用到了改装后的电压表和另一个电流表．
③若所选测量电路中电流表A的读数为I=6.2mA，改装后的电压表V读数如图（b）所示，则电压表V读数是______V．根据电流表A和电压表V的读数，并考虑电压表内阻，求出待测电阻Rx=______Ω．
题型：问答题难度：中档来源：不详

答案

①由于电流表
A 2
的内阻一定，又定值电阻
R 2
与电流表
A 2
内阻接近，可考虑将
A 2
与
R 2
串联，根据欧姆定律有U=
I 2
（
R 2
+r 2
）=3V，与电源电动势接近，故可以将电流表
A 2
串联定值电阻
R 2
，将其改装成一个量程为3V的电压表．
②由①知电压表的内阻
R V
=
r 2
+R 2
=1000+5000=6000Ω，由于
R V
R x
＞
R x
R A

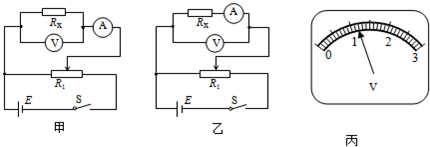

，故电流表应用用外接法；又滑动变阻器最大电阻远小于待测电阻阻值，故变阻器应用分压式接法，电路图如图所示：

360优课网

③根据图b电压表的读数为U=1.20v，根据欧姆定律有I=class="stub"U
R x
+class="stub"U
R V
，代入数值可得
R x
=200Ω
故答案为①
A 2
，
R 2

        ②如图
        ③1.20，200
