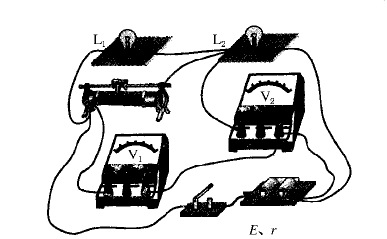

如图所示,V
1
、V
2
是理想电压表,当闭合开关,将滑动变阻器的触片由左端向右滑动时,下列说法中正确的是( )
A.小灯泡L
2
变暗,V
1
表的读数变小,V
2
表的读数变大
B.小灯泡L
1
变亮,V
1
表的读数变大,V
2
表的读数变小
C.小灯泡L
2
变亮,V
1
表的读数变大,V
2
表的读数变小
D.小灯泡L
1
变暗,V
1
表的读数变小,V
2
表的读数变大
题型:单选题
难度:中档
来源:不详
答案
B
V1量度的是路端电压,V2则量度灯泡L2两端电压,当滑动变阻器的触片由左端向右滑动时阻值增大,总电阻增大,路端电压升高, V1示数变大,干路电流减小,通过L2的电流减小,两端电压减小,V2示数减小,B正确.
