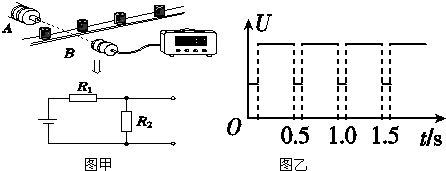

图甲所示是某工厂成品包装车间的光传感记录器，光敏电阻R₁能接收到发光元件A发出的光，每当工件挡住A发出的光，光传感器B就输出一个电信号，并经信号处理器处理后在屏幕上显示出电信号与时间的关系，如图乙所示．若传送带保持匀加速运动，每个工件均相对传送带静止，且相邻工件间距依次为5、10、15、20…（单位：cm）．（工件挡住的时间极短）

360优课网

（1）工件的加速度为______m/s²．
（2）当无光照射R₁时，光传感器就输出一次______电压（填高或低）

题型：填空题难度：中档来源：不详

答案

（1）由题意知，工件做匀变速直线运动且相邻工件间距依次为5、10、15、20…，有图乙知相邻时间间隔为T=0.5s，△s=aT2，得：a=class="stub"△s

=class="stub"0.05

0．52

=0.2 s
（2）光敏电阻的特点，有光照射电阻较小，无光照射电阻较大，根据电路连接关系知当无光照射R1时，电阻较大，分压较大，R2分压较小，故光传感器就输出一次低电压．
故答案为：0.2s 低
