画图题：

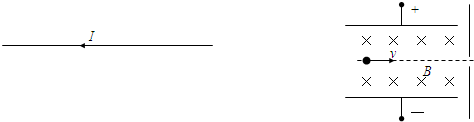

（1）直线电流方向向左，如图．请画出该电流产生的磁场在纸内的分布情况（用×和•表示）．
（2）如图，平行板电容器上极板带正电，下极板带负电，形成方向竖直向下的匀强电场E，平行板电容器间还有水平方向的匀强磁场B．已知电量为q的带正电的粒子沿虚线做直线运动，不计带电粒子的重力．画出带电粒子的受力图．

360优课网

题型：问答题难度：中档来源：不详

答案

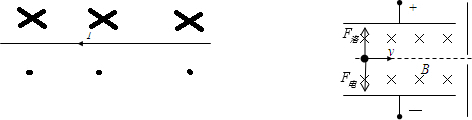

（1）根据左手定则，电流的磁场如下图所示；

360优课网

（2）根据左手定则，洛伦兹力向上，由于做直线运动，物体不受力或合力水平，故电场力一定向下，与洛伦兹力平衡，如图；
