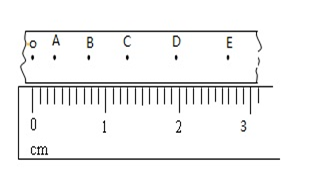

（1）右图是“研究匀变速直线运动”实验中获得的一条纸带，O、A、B、C、D和E为纸带上连续的六个计数点。已知OA="0.30cm," OB="0.75cm," OC="1.31cm," OD=1.95cm,

①OE间的距离为         cm
②试求出B点的瞬时速度V_B=             m/s(计算结果保留3位有效数字)

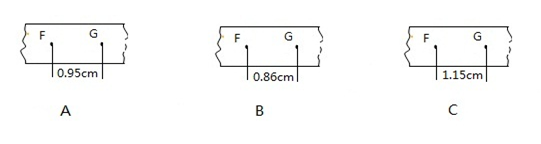

③因为没有做好标记，该同学不小心将该纸带的后半段与其它纸带的后半段弄混乱了，你能否通过你的分析帮他找到以下A,B,C三段纸带哪段是属于该纸带的

(2) ①某同学实用多用电表粗略测量一定值电阻的阻值(大约有2000

)，则把选择开关旋
到挡位（选填 “×10”， “×100” “×1k”）得到的读数相对最为准确，若实际测量时针偏转如图a所示，则该电阻的阻值是

②接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示。
其中，电源为两节干电池,电流表内阻约为5

,滑动变阻器阻值为20

。图中部分电路已经连接好，请完成剩下的实验电路的连接。

③在②中，多用电表该选择挡位（选填 “直流电压2.5v”， “直流电压10v” “直流电流100mA”）
④试分析如此用伏安法测出的电阻值比实际值（“偏大”、“偏小、”“相等”）

题型：实验题难度：中档来源：不详

答案

(1) （每空2分）①2.70cm ②0.253m/s(AC段的平均速度与B点瞬时速度最接近) ③A
（2）① ×100 1900

（每空2分）
②电路图如图所示（要点：滑动变阻器分压法，电流表内接法，红表笔的位置）（4分）

③直流电压2.5v （2分） ④偏大（2分）

(1) ①由题中的图可读出OE间的距离为2.70cm（或2.71cm）
②由物体做匀变速直线运动，所以B点瞬时速度与AC段的平均速度最接近，AC=OC-OA=1.31-0.3=1.01cm=1.01

m，

。
③AB=OB-OA=0.75-0.30=0.45cm，同理可分别求出BC=0.56cm，CD=0.64cm，
DE=0.75cm，

，代入数据得

cm，FG=DE+2

=0.75+2

0.1=0.95cm，A对，BC错。
1. ①欧姆表在使用时，指针指在刻度盘的中央附近读数误差最小，即在20附近，选择的档位为n=

100，即是×100档位，由图a读数为19，即R=19

100=1900

。
②因待测电阻R=2000

，滑动变阻器阻值为20

，若滑动变阻器用限流接法，其滑片在滑动的过程中电阻变化很小，电流变化很小，所以滑动变阻器要用分压接法；由电流表内阻约为5

,知待测电阻的阻值远大于电流表内阻的阻值，即电流表要用内接法；多用电表在接入电路时，红表笔对应接电源的正极，接线图在答案中。
③由题意知多用电表当作电压表用，读数时指针在刻度盘的三分之二处左右误差小，又因电源电压为3V，为使指针能指在刻度盘的三分之二处左右，所以选择档位是直流电压2.5v 。 ④根据电流表是内接法，所以电压表测得的电压是待测电阻和电流表串联电路的总电压，要大于待测电阻两端的电压，电流表测得的就是待测电阻的电流，由

知R的测量值偏大。
