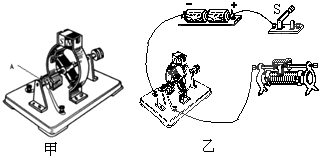

如图甲是小名同学安装好的直流电动机模型：
（1）请写出图中A部件的名称（    ）
（2）在安装该模型时要按照（     ）的顺序安装．
（3）小名把安装好的电动机、变阻器、电源和开关串联起来进行实验，如图所示
①请用笔画线代替导线完成图中实验器材的连接．（要求滑片向右移，电动机转速变慢）
②合上开关接通电路，观察线圈转动，把电源两极对调一下，观察到线圈
转动方向（     ）
③若开关闭合，线圈不转，用手轻轻一拔，线圈就转动起来，则原来线圈不转的原因是（      ）
（4）电动机在许多家用电器中应用十分广泛，请你举出一种装有电动机的家用电器的名称（       ）

题型：实验题难度：中档来源：不详

答案

（1）换向器（2）由下而上，由内而外顺序安装（3）①如下图所示

②转动方向； ③线圈处在平衡位置
（4）豆浆机．

（1）甲中A部件是：换向器．
（2）在安装该模型时要按照由下而上，由内而外顺序安装．
（3）①滑片向右移，电动机转速变慢，说明滑片向右移时，滑动变阻器接入电路的阻值变大，
滑动变阻器用左半部分电阻丝，把电动机、滑动变阻器串联接入电路，电路图如图所示．
②流过直流电动机的电流方向不同，电机的转动方向不同，合上开关接通电路，观察线圈转动，把电源两极对调一下，观察到线圈转动方向改变了．
③如果线圈位置与磁场平行，线圈处于平衡位置，闭合开关，线圈不受磁场力，线圈不动；
闭合开关，线圈不转，用手轻轻一拔，线圈转到非平衡位置，线圈就转动起来，则原来线圈不转的原因是线圈处于平衡位置．
（4）电动机在许多家用电器中应用十分广泛，如豆浆机、电风扇等．
