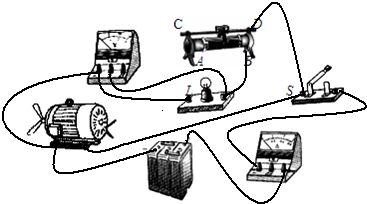

（1）滑动变阻器按一上一下的原则与灯泡串联，且滑动变阻器的B接线柱与灯泡连接；电压表与灯泡并联，然后与电动机并联；最后与开关和电流、电源表串联组成电路，如下图所示： （2）按电流流向法，先画出电源的符合，从电源的正极出发依次连接开关、电流表、灯泡、滑动变阻器回到电源的负极，再把电压表并联在灯泡的两端、电动机分别连接到电流表与电源的两端，如下图所示：  |
| （1）滑动变阻器按一上一下的原则与灯泡串联，且滑动变阻器的B接线柱与灯泡连接；电压表与灯泡并联，然后与电动机并联；最后与开关和电流、电源表串联组成电路，如下图所示： （2）按电流流向法，先画出电源的符合，从电源的正极出发依次连接开关、电流表、灯泡、滑动变阻器回到电源的负极，再把电压表并联在灯泡的两端、电动机分别连接到电流表与电源的两端，如下图所示： |
题目简介

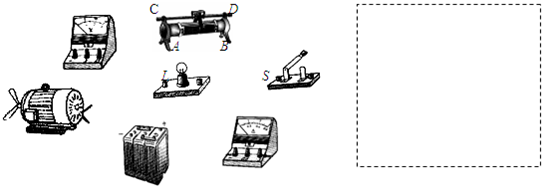

在图中用笔画线表示导线把各元件连接起来，并画出对应的电路图．要求：①电动机与③电灯并联；②开关S控制整个电路；③滑动变阻器控制灯泡中的电流，滑片P向右移动时灯泡变亮，④电-物理
题目详情
要求：①电动机与③电灯并联；②开关S控制整个电路；③滑动变阻器控制灯泡中的电流，滑片P向右移动时灯泡变亮，④电压表测灯泡两端的电压；⑤电流表测总电流（大于0.6A）
