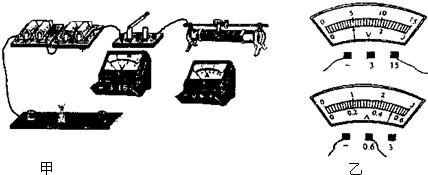

如图所示是测定小灯泡L的电功率的实验装置．
（1）用笔画线代替导线，将图甲中的电流表和电压表接入实验电路中；
（2）调节滑动变阻器，当电压表和电流表的示数如图乙所示时，灯L正常发光．此时灯L的电阻是______Ω，它的额定功率是______W．

360优课网

题型：填空题难度：中档来源：河池

（1）将电压表与小灯泡并联，并根据图中电池的多少选择大量程，将电流表串联在电路中，并使滑动变阻器的接线柱一上一下，如图所示；
（2）电压表的量程为0～15V，使示数为5V；电流表的量程为0～0.6A，其示数为0.5A．此时灯泡的电阻R=class="stub"U

=class="stub"5V

0.5A

=10Ω；因为灯泡正常发光，此时的功率就是它的额定功率P=UI=5V×0.5A=2.5W．
故答案为：（1）如图；（2）10，2.5．
