在图所示的电路图中,能用电流表正确测出灯Ll的电流的是()-九年级物理

题目简介

在图所示的电路图中,能用电流表正确测出灯Ll的电流的是()-九年级物理

题目详情

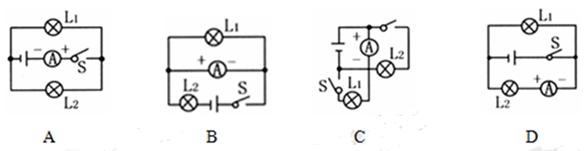

在图所示的电路图中,能用电流表正确测出灯Ll的电流的是(  )
题型:单选题难度:偏易来源:不详

答案

C

试题分析:要用电流表测出通过灯Ll的电流,则需要将电流表与灯Ll串联,A图中,两灯并联,电流表在干路中,所测到的是两灯的电流之和;B图中电流表与灯Ll并联,会导致Ll被短路;D图中,电流表与L2串联,同时,电流表的正负接线柱接反了;故本题正确答案选C。
