 （1）实验中应保证安全与准确；电源的电动势为1.5V，故电压表应选择C；为了便于测量和调节，滑动变阻器不能太大，故滑动变阻器选E；电路中的电流较小，故电流表可选择C；开关、导线为必需无件， 故选A C E G H； （2）因电流表内阻接近电源的内电阻，若采用电流表外接法，则因为电流表内阻不能忽略，测量值中含有电流表的内阻，误差很大，故应选用电流表内接法；电路如图所示； （3）由图可知，新电池的电动势为1.5；内电阻r1=
旧电池的电动势为1.5V；内电阻r2=
（4）由图象可知，当电压为3V时，电流为0.5A，故电阻消耗的电功率P=UI=3×0.5=1.5W； 故答案为：（1）A C E G H；（2）1.5；0.5；1.5；0.75；（3）1.5W． |
题目简介
为了测量干电池的电动势和内电阻，有下列实验器材：A．电流表（0～0.6A）B．电流表（0～10A）C．电压表（0～3V）D．电压表（0～15V）E．滑动变阻器（10Ω，2A）F．滑动变阻器（1750Ω
题目详情
A．电流表（0～0.6A）
B．电流表（0～10A）
C．电压表（0～3V）
D．电压表（0～15V）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（1750Ω，3A）
G．开关；
H．导线．
（l）实验中应选用的器材是______（填器材序号）
（2）在答案卷方框内画出正确的测量电路图

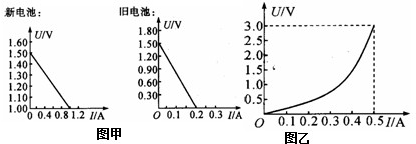

（3）在实验中分别测量了新、旧干电池各一节，根据测量结果分别作出新、旧干电池的U-I图象，如图甲所示．由图象可知：新电池的电动势E1=______V，内阻r1=______Ω；旧电池的电动势E2=______V，内阻r2=______Ω．
（4）将这两节新、旧电池串联起来连接一个“3V，1.5W”灯泡，已知灯泡电阻的U-I图象如图乙所示，根据图象求出灯泡的电压为3V时的实际功率为______W．
