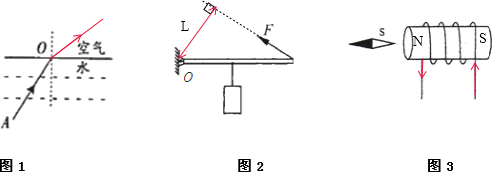

| （1）题目已经画出法线，水中的入射光线与法线的夹角为入射角；空气中的折射光线与法线的夹角为折射角．当光从水斜射入空气中时，入射光线和折射光线分居法线的两侧，入射角小于折射角． （2）延长力的作用线，沿力F的方向作出F的作用线，由支点O向F的作用线做垂线，垂线段的长度就为F的力臂L． （3）小磁针N极向左，由磁极间的相互作用可知电磁铁的左侧为S极；由安培定则可知，电流方向由右侧流入； 答案如图所示：  |
| （1）题目已经画出法线，水中的入射光线与法线的夹角为入射角；空气中的折射光线与法线的夹角为折射角．当光从水斜射入空气中时，入射光线和折射光线分居法线的两侧，入射角小于折射角． （2）延长力的作用线，沿力F的方向作出F的作用线，由支点O向F的作用线做垂线，垂线段的长度就为F的力臂L． （3）小磁针N极向左，由磁极间的相互作用可知电磁铁的左侧为S极；由安培定则可知，电流方向由右侧流入； 答案如图所示： |
题目简介

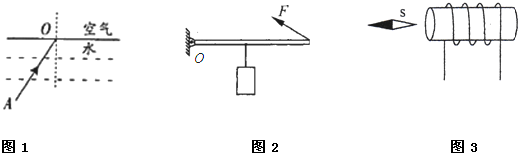

请按下列要求在答题卡上作图．（1）请完成图1中光的折射光路图；（2）如图2，请画出力F对应的力臂；（3）小磁针的指向如图3所示，请画出螺线管的极性和电流方向．-物理
题目详情
（1）请完成图1中光的折射光路图；
（2）如图2，请画出力F对应的力臂；
（3）小磁针的指向如图3所示，请画出螺线管的极性和电流方向．
