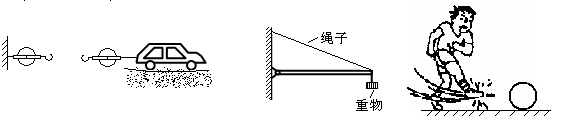

⑴如图，要用滑轮组将陷在泥中的汽车拉出来，要用最小的力气，画出绕绳方法。
⑵图中的杠杆在绳子的拉力作用下处于平衡，画出这个力及其力臂。
⑶ 小强用100N的力去踢重为5N的足球，请在图中画出踢出去的足球在地面上运动时受到的力的示意图(不计空气阻力)。

题型：应用设计题难度：中档来源：不详

答案

分析：（1）首先要会组装滑轮组．知道承担物重的绳子段数越多越省力．在此题中，要用最小的力气，所以要从动滑轮绕起．
（2）此杠杆支点在O点，动力F1即作用在杠杆上使杠杆转动的力；根据动力臂为支点到动力作用线的距离，作出动力臂L1．
（3）踢出去的足球在地面上滚动的过程中，受到三个力的作用--重力、支持力和阻力．用一条带箭头的线段把力的三要素表示出来，称为力的示意图．

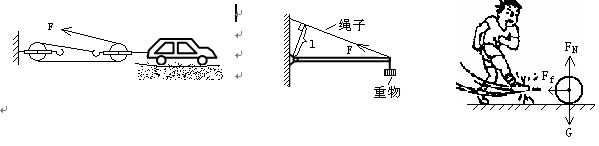

解答：解：（1）要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起．
故答案如下图：

（2）动力即使杠杆转动的力F1；
从支点向动力作用线引垂线，作出动力臂，并表示出动力臂的起始端，标上字母L1；
答案如下图：

（3）分别用一条带箭头的线段把重力G、支持力F和阻力f的三要素表示出来即可．
答案如下图：
