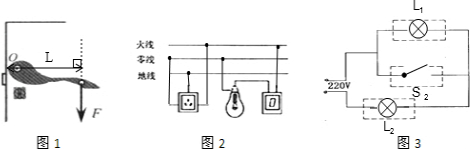

| （1）沿力F的方向做出作用线，由支点O向F的作用线作垂线，垂线段的长度就是力F的力臂． （2）开关与灯泡串联，并且开关与火线相连，灯泡的螺口处与零线相连，三孔插座左孔与零线相连，右孔与火线相连，中间接地线．如图所示： （3）开关闭合时，指示灯（L1）被短路，不能发光，只有照明灯（L2）发光；开关断开时，照明灯（L2）和指示灯（L1）串联，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯几乎不发光，此时照明灯不亮，指示灯会发出微弱的光，  |
| （1）沿力F的方向做出作用线，由支点O向F的作用线作垂线，垂线段的长度就是力F的力臂． （2）开关与灯泡串联，并且开关与火线相连，灯泡的螺口处与零线相连，三孔插座左孔与零线相连，右孔与火线相连，中间接地线．如图所示： （3）开关闭合时，指示灯（L1）被短路，不能发光，只有照明灯（L2）发光；开关断开时，照明灯（L2）和指示灯（L1）串联，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯几乎不发光，此时照明灯不亮，指示灯会发出微弱的光， |
题目简介

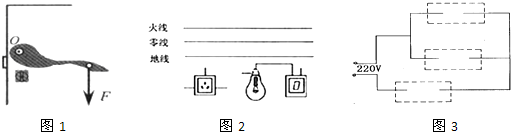

按要求完成下列各图．（1）如图1是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L．（2）将图2家庭电路中各电路元件正确连入电路．（3）楼梯照明灯的一种按键开关上常-物理
题目详情
（1）如图1是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L．
（2）将图2家庭电路中各电路元件正确连入电路．
（3）楼梯照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，请在图3中适当位置填上开关S、指示灯L1和照明灯L2的符号能正确表示照明灯和这种按键开关内部电路连接方式．
