（20分）如图所示，x轴正方向水平向右，y轴正方向竖直向上。在xOy平面内有与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场。在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q（q>0）和初速度v的带电微粒。发射时，这束带电微粒分布在0<y<2R的区间内。已知重力加速度大小为g。

（1）从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小和方向。
（2）请指出这束带电微粒与x轴相交的区域，并说明理由。
（3）若这束带电微粒初速度变为2v，那么它们与x轴相交的区域又在哪里？并说明理由。

题型：计算题难度：中档来源：不详

答案

（1）

，方向沿y轴正方向。

，方向垂直xOy平面向外。
（2）这束带电微粒都是通过坐标原点后离开磁场的。理由见解析。
（3）这束带电微粒与x轴相交的区域范围是

。

（1）带电微粒平行于x轴从C点进入磁场，说明带电微粒所受重力和电场力的大小相等，方向相反。设电场强度大小为E，由
mg=qE
可得电场强度大小

方向沿y轴正方向。

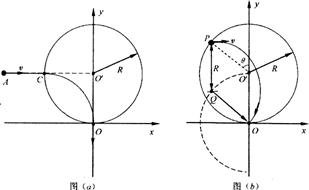

带电微粒进人磁场后受到重力、电场力和洛仑兹力的作用。由于电场力和重力相互抵消，它将做匀速圆周运动。如图(a)所示，考虑到带电微粒是从C点水平进入磁场，过O点后沿y轴负方向离开磁场，可得圆周运动半径
r=R
设磁感应强度大小为B，由

可得磁感应强度大小

方向垂直xOy平面向外。

（2）这束带电微粒都通过坐标原点。
理由说明如下：
方法一：从任一点P水平进人磁场的带电微粒在磁场中做半径为R的匀速圆周运动，其圆心位于其正下方的Q点，如图(b)所示。这样，这束带电微粒进入磁场后的圆心轨迹是如图所示的虚线半圆，此半圆的圆心是坐标原点。所以，这束带电微粒都是通过坐标原点后离开磁场的。
方法二：从任一点P水平进入磁场的带电微粒在磁场中做半径为R的匀速圆周运动。如图(b)所示，设P点与0´点的连线与y轴的夹角为
