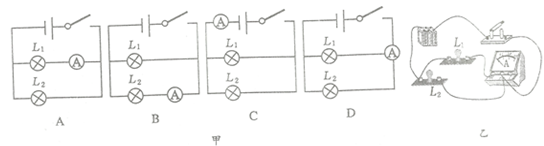

在图甲的四幅电路图中，与图乙所示实物图对应的是-九年级物理

更多内容推荐

• 如右图所示的电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A．灯L1短路B．-九年级物理
• 如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（）A．电灯-九年级物理
• 如图右所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是：（）A．灯L发生了断路B．灯L发生了短路C．电-九年级物理
• 人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险，据此可以推断，人体是（填“导体”或“绝缘体”）。在输送电力时若能采用超导材料，就能大大降低电能损耗，超-九年级物理
• 如图所示电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯突然熄灭，两只电表的示数均保持不变。出现这种现象的可能原因是A．灯L1断路B．灯L1短路-九年级物理
• 如图所示的电路，闭合开关S后只有一个电灯亮，两个电流表的示数相同，其原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路-九年级物理
• 在图所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：①为避免实验中电源短路，导线不能连接两点。②在避免电源短路的情况下，若导线连接的是两点，则闭合电键S前-九年级物理
• 图中的四个电路中与右边实物图对应的是（）-九年级物理
• 如图所示是某同学研究串联电路中电流、电压特点的电路图。当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，则故障原因可能是（）A．L1断路B．L1短路C．L2短路D．L-九年级物理
• 观察如图所示的电路连接图。(1)电路的连接中有错误，如果两个开关都闭合，可能造成的后果是_________。(2)请你改动图中一根导线的连接位置，使电路中的两只灯泡并联，并且开-九年级物理
• 如图所示，当开关S闭合后，可能会造成电表损坏的是-九年级物理
• 如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，他就停止吵闹。香蕉的作用相当于电路中的()A．开关B．导线C．电源D-九年级物理
• 电路组成中，能提供电压装置的是______，测量电压的仪器是______表，应______联在电路两端．-物理
• 如图所示的电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光-九年级物理
• 家庭电路中，下列安装正确的是A．各房间灯泡应该是串联的B．插座和电灯间串联C．开关与被控制的用电器串联D．熔断器在电路中是并联的-九年级物理
• 娜娜发现家中位于卧室门口和床头处的两个开关都可以独立控制卧室照明灯的亮和灭。她想到物理书中所举的例子，可以用两个单刀双掷开关各自独立地控制同一盏灯（如图所示）。请在-九年级物理
• 在图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是()A．同时闭合三个开关，灯泡L1、L2并联B．断开开关S1，闭合开关S2、S3时，只有灯泡L1发光C．断开开-九年级物理
• 根据如图所示的电路图，完成实物的连接。-九年级物理
• 如图所示电路，开关可以使L1、L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁-九年级物理
• 如图所示，一个带正电的物体A和一个带负电的物体B，用一根带绝缘柄的金属杆将它们连接起来时，发生移动的电荷是__________，瞬间的电流方向是__________。-九年级物理
• 如图，将铜片和锌片插入水果，则该水果电池的负极是______，该电池______（填可以或不可以）直接用来给2节电池的手电筒供电。-九年级物理
• 如图所示，要使开关S闭合后小灯泡能够发光，在金属夹A、B间应接入下列物品中的A．橡皮B．钢直尺C．塑料尺D．干燥的小木棍-九年级物理
• 图所示为电饭锅的原理图，当控制开关闭合时，电饭锅处于状态，控制开关断开时，（填“煮饭”或“保温”）-九年级物理
• 在虚线框内画出左边实物连接的电路图。-九年级物理
• 如图所示是各种不同电路器件的实物图片，属于用电器的是-九年级物理
• 根据图示实验现象，完成填空（1）如图所示的温度计的示数为℃。（2）如图所示的电阻箱的示数为Ω。（3）如图所示的电压表的示数为V。（4）通电螺线管中的电流方向如图所示，由此可以判-九年级物理
• 请将如图所示元件，连成符合安全用电要求的家庭电路。-九年级物理
• 如图所示的电灯和插座是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确接入电路。-九年级物理
• 电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关打开，电动机停止工作．以下电路符合要求的是-九年级物理
• 请用笔画线代替导线。将图中连有开关的电灯和三孔插座接入家庭电路中。-九年级物理
• 在图示电路中的“Ο”内，填入电流表或电压表的符号，要求两灯都能工作。-九年级物理
• 轿车仪表盘上有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。则电阻R0在电路中的作用是；你认为该电路-九年级物理
• 根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）（3分）-八年级物理
• 按要求把如图所示的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路。-九年级物理
• 在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（）A.B.C.D.-九年级物理
• 如图所示，闭合开L1和L2两灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是（）A．电流表坏了B．L1灯丝断了C．L2灯丝断了D．电压表坏了-八年级物理
• 轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示.（1）请具体说明保护电阻R0的作用；（2）指-九年级物理
• 如图所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=（）A．1：2B．2：1C．1：3D．3：1-八年级物理
• 如图所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在A．AC处B．AB处C．BC处D．三处一样大-九年级物理
• 图中，灯泡L1与L2是联，A1表测______的电流，A2表测的电流，电压表测两端的电压。-九年级物理
• 图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时，（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是；（2）若发现电流表A1和A2的示数不相等，分析其原因，则-九年级物理
• 根据图10所示实物图在虚线框内画出相应的电路图。-九年级物理
• 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的-九年级物理
• 如右图所示，请分别在圆圈中填上合适电表符号，并标出正负接线柱，完成电路图。-九年级物理
• 如图所示是一种声光控报警器电路，闭合开关S1和S2后，出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响-九年级物理
• 如图四个电路图中，与实物图对应的是-九年级物理
• 如图所示，若闭合开关S，电路将路（选填“开”、“短”或“通”）。若要使电路中的两灯L1和L2串联，则应拆除导线（选填“a”、“b”或“c”）。若要使电路中的两灯L1和L2并联，则应改变导线（-九年级物
• 随着人们生活水平的不断提高，家用轿车飞快的驶进千家万户。轿车涉及到很多物理知识：（1）为确保发动机正常工作，需对缸体进行冷却。汽车发动机常用水作为冷却剂，这主要利用了-九年级物理
• 将图中的元件连接起来，要求滑动变阻器滑片向右滑动时，灯泡变暗，并画出相应的电路图。-八年级物理
• 在图○内填入电流表或电压表，使灯发光。-八年级物理
